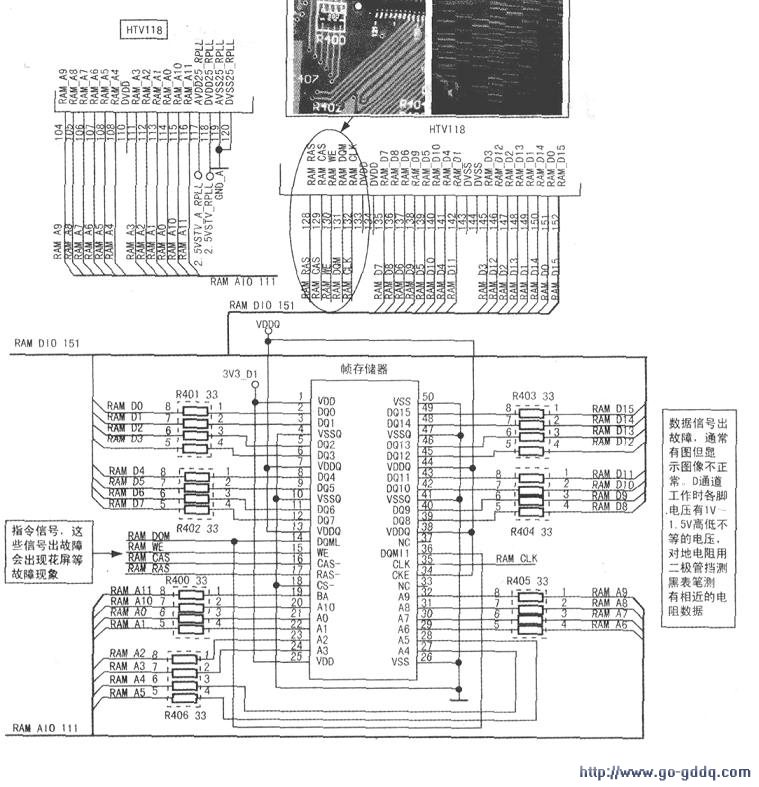

此机输入任何节目信号，屏幕上看不见图像，只有很多彩条，见下图中的图片。观察所拍图片根本看不到前端送入的是什么节目，像这样的故障现象应是该机数字变频电路出了故障。之所以能看到字符是因为该机字符由CPU产生，且字符是未经变频电路，而是直接送入后端RGB混合处理电路。此机变频电路由HTV118的(111)~(117)脚、(104)～(109)脚共12路地址信号、(135)脚、(145)—(152)脚数据信号、(128)脚的RAs、(129)脚CAS、(130)脚WE、(131)脚DQM、(132)脚CLK等指令信号通道组成，见下图。

　　变频电路中地址通道出现故障时引发的典型故障现象是出现马赛克似的图像时，能看到部分图像但图像是错位的。数据通道出现故障也会有图像，但图像上有许多干扰点或颜色异等现象。

　　指令通道出现故障便会出现看不见图像和只有异常的光栅，说明变频根本不成功，故出现此问题应是指令通道有故障，即该机芯HTV118(128)(对应帧存储器U400(17)脚)、(129)（对应U400(16)脚）、(130)(对应u400(15)脚）、(132)（对应U400(35)脚）、(131)脚（对应U400(14)脚）。一一测量上述五路通道，发现(128)、(129)、(130)脚与U400间的信号通道不通（用二极管挡直接通断即可发现），这三个过孔正面连接电路板，背面在U400的下面。将U400取下，用锥子将三孔打通，重新穿导线，并将引线与电路板两面可靠焊接，开机故障排除。重焊U400时，要注意原lC处有四个固定胶，应将其弄平防止垫高U400．导致引脚与焊点不能良好接触出现其他异常故障。
