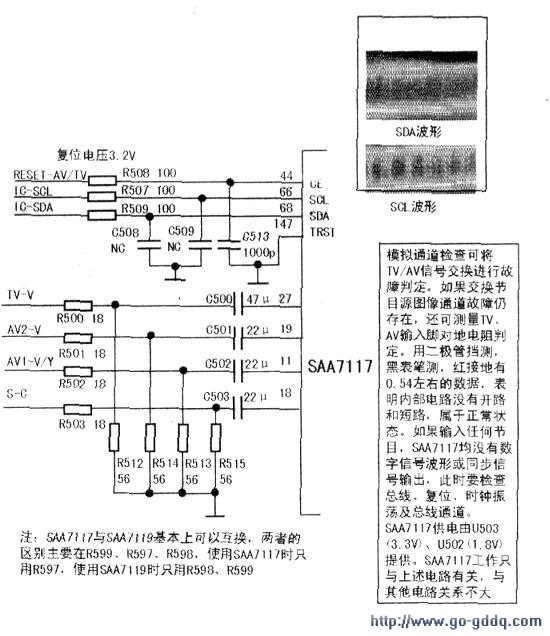

观察此机TV无图像，故障应在主板调谐器或数字板SAA7117组成的电路上，新换一块数字板故障现象消失，说明主板调谐器正常，判定故障在数字板上，装上原来有故障的数字板进行检修。测数字板背面输往SAA7117的总线电压SCL(R507)、SDA(R509)变化正常，用示波器测量如下图所示波形，测SAA7117各脚供电正常。TV状态下，将AV1或AV2端子输入的视频信号由插座IN100（6）脚或（8）脚用连接线短接到插座的（17）（10）脚，屏幕上有TV图像，同时将电视机切换到AV1或AV2时，也有相应AV图像显示，表明存储器中有关调谐数据发生了变化。换用一块写有原机数据的存储器后开机，电视机恢复正常。用此数字板生产的产品中，其调谐器有的采用TMIl-C2311，有的采用TDQ-687-FM3，这两种调谐器引脚功能相同，但总线驱动数据不同，也就是说两者虽然引脚功能相同，但由于软件不同而不能互换，如果互换会出现有的产品自动搜索节目一个图像也搜索不到，自动搜索完节目后，有字符无图。有的产品两者替换会出现原存储在存储器中有关调谐的数据在替换数字板后，总线能调出这些数据，屏幕上有图像显示但随后会出现图像频漂，或出现转换频道有图像，但随后彩色消失或呈黑白图像，自动搜索节目时节目号不会变化的情况。此外，有的产品能进入总线中的D模式调整TUNER参数，在TMI1和687间选择，或直接将TDQ-687-FM3换成TMIl-C2311，或将TMIl-C2311换成TDQ-687-FM3即可。如果没有两种调谐器换又不能进入总线D模式，需重新写EEPROM的数据，但必须是能进入D模式的数据，如型号后缀为F20的产品基本上能进入D模式。

　　此数字板进入D模式方法：先将音量置为0，后按“静音”键5秒以上放手，再按本机“菜单”键，便进入了s模式，在s模式下再输入3421或0816便能讲入n模式．
