用LM1876构成的单电源功放电路
来源:本站整理  作者:佚名  2010-06-08 16:17:53

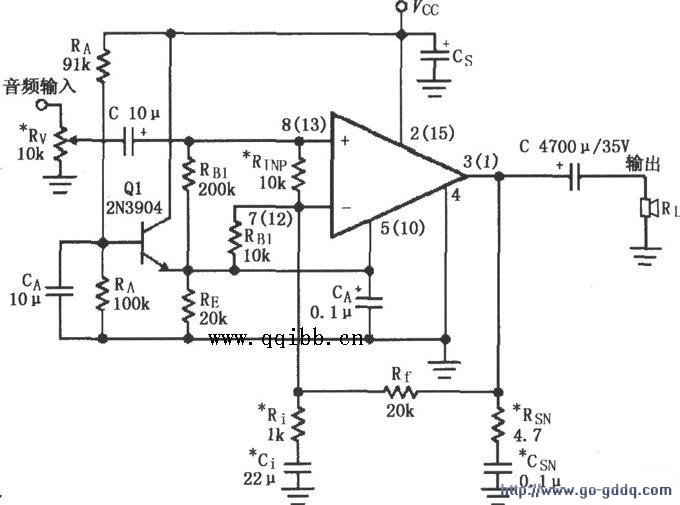

  如图所示为LM1876单电源功放电路。LM1876单电源供电与双电源供电的基本工作原理相同,不同之处在于:单电源供电时,采用91kΩ电阻与100kΩ 电阻分压取约1/2VCC作为偏置电压,经过Q1电压跟随器加到LM1876输入端,使输出电压以1/2VCC。为基准上下变化,因此可以获得最大的动态 范围。图中“*”为可选用的元件,主要用于抑制放大器高频自激振荡;如果没有出现高频自激振荡,放大器工作稳定,则不需要用。
