用LM102构成的有源低通滤波电路
来源:本站整理  作者:佚名  2010-08-28 09:43:32



有源低通滤波器(LM102)

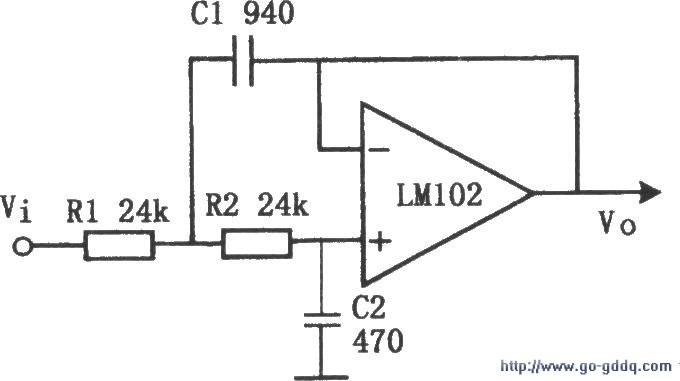

如图所示为有源低通滤波电路。该电路的截止频率fc=10kHz。电路中,R1与R2之比和C1与C2之比可以是各种值。该电路采用R1=R2和C1=2C2。采用C1=C2和R1=2R2也可以。
