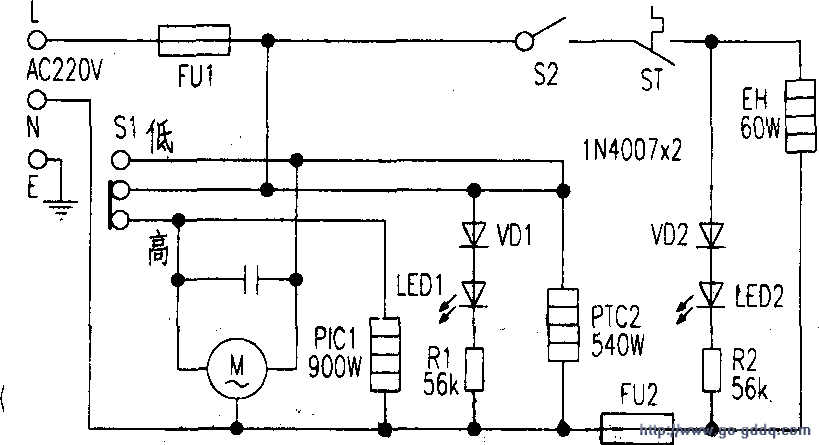

该暖风机为台式结构，整机主要由前后壳、加湿容器、小功率发热器、PTC陶瓷发热体、涡轮式风机、空气过滤网和控制板组成，凉空气从后壳进入，过滤加热后，暖风从前壳出风口吹出。电路如图所示，FU1、FU2是热保护器，S1是暖风功率选择开关，LED1是暖风电源指示灯，FTC1、PTC2是陶瓷发热体，S2是加湿开关，ST是限温器，LED2是加湿电源指示灯，EH是加湿发热器。将S1旋至“低”挡，PTC1加热空气，M转动送出暖风；将S2旋至“高”挡，PTC1、PTC2同时加热空气，M转动送出热风。S1处于“低”、“高”挡，LED1均处于点亮状态。PTC1与PTC2具有温度自限特性，可使温度恒定。

　　需要加湿时，先往加湿容器注水至“满水位置，闭合S2，LED2点亮，EH将水加热，当加湿孔冒出水蒸汽即进入加湿状态，使室内空气保持一定湿度。加湿容器若水量不足，ST间断通断电源，LED2交替亮灭，提示应补充水量。
