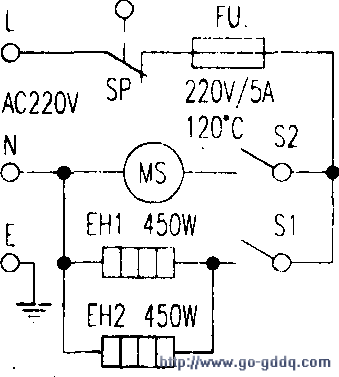

该电暖器为立式结构，既能枣向取暖又能摇摆送暖，整机主要由外壳、护网、机座、石英电热管、反射板、摇摆装置等组成。电路如图所示，SP是防倾倒安全开关，FU是热保护器，S1是加热开关，EH1、EH2是石英电热管，S2是摇摆开关，MS是摇摆电机。将电暖器平稳放置地面上，SP受压触点闭合接通市电电源。闭合S1，EH1、EH2同时发热，其热量通过反射板向外辐射，具有定向性取暖。如果需要摇摆送暖，可闭合S2，MS得电以5r/min的转速通过偏心轮、传动杆驱动束轮转动，使外壳与石英电热管以120度摆动，实现广角送暖。
