如何用EL34制作的合并式电子管功放
来源:本站整理  作者:佚名  2010-06-20 10:29:14



图7



     图7 电子管合并式功放元件装配图

       合并式功放的调试

       全部零件安装焊接完毕后,再将电源变压器,左、右声道输出变压器全部装上,并将全部元器件与电路图仔细对照一遍,是否存在漏焊或接错之处,一切无误后才能进行调试。
   调试前应将输出端子接上假负载,可选用100Ω以内、10W以上的电阻代替。然后再将功放电子管插上,开机3分钟后,密切注视所有零部件的温升是否正常,不可有跳火或冒烟等不正常现象出现。

   功放电子管的配对工作不像晶体管那样严格,因为同一型号的晶体管其放大倍数等参数相差很大,而电子管的放大系数相差不大,只要采用同一型号、同一厂家的同批量产品,其性能参数基本相同,其配对工作可以省略。

    1.测量各级直流电压

    电源变压器高压绕组的输出交流电压为300V时,经由二极管组成的桥式整流电路后,第一级的直流高压应为420V,再经CRC组成的滤波平滑网络后,将获得400V左右的直流高压,分别供给左、右两声道功放使用。

    推挽功放电子管如采用EL34、6L6等管时,其屏极电压应在360—400V之间。功放管阴极电阻的阻值根据功放类型而定,如阴极电阻取25011时,当功放级总电流为100mA时,则功放管阴极对地电压应为24—26V。

    推动管6N6的屏极直流电压为280—320V,如作A类放大时,阴极电阻如取20—24kΩ时,其阴极对地的直流电压为14—16V;如作AB类放大时,阴极电阻可取30—47kΩ,这样交流信号输出电压可以增大,阴极对地直流电压可达到25-30V。
         输入电压放大管6N1l的屏极直流电压为160—180V,中间阴极输出端的对地直流电压为80-90V,并与倒相管栅极直接耦合。

        倒相电子管6N11的屏极电压为240—260V,阴极对地电压为85-90V,该管的栅极电位应比阴极电位低2V左右。

    如果在电子管选购中,6N6、6N11双三极电子管难以购得时,亦可采用6Nl、6N2等普通双三极管来代替。如用6N8P、6N9P等双三极管时,其管座应由小九脚灯座调换瓷八脚灯座。在采用普通双三极管代用时,必须注意的是:输入电子管与倒相电子管的阴极对地电位不能取得过高,因为普通双三极电子管阴极与灯丝间的耐压极限电压仅为100V,所以阴极电位必须控制在80V以下才行。

       2.A类功放的调试

        A类功放管的工作状态必须保持在栅压屏流特性曲线中心的直线部分,因此对A类功放管的栅极负压应进行仔细的调校,以确保平均屏流数值的恒定,功放管的平均屏极电流应控制在100,120mA。

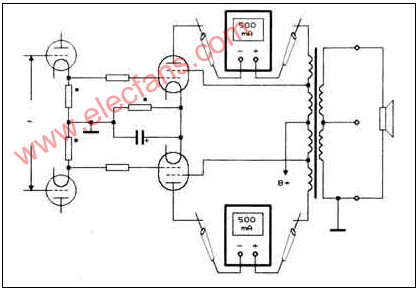

   具体的校准方法是,采用直流电流表500mA档,分别串接在功放管的屏极回路内,功放管栅极有音频信号输入时,如果屏极电流升高,则表示该功放管的栅极负压过低;反之,如在有音频信号输入时,功放管的屏极电流随之降低,则表明栅极负压过高。因此,A类功放的屏流变化必须保持在10%左右,如果屏流变化较大时,则表明工作状态不稳定,或已经进入AB类的工作状态之中。

图8
