图6

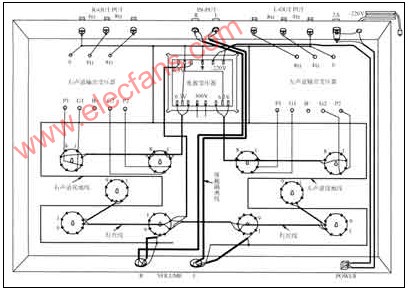

图6 电子管合并式功放布线图
1．布接地线
接地线的布局以电源变压器为起始点，分为左、右两个声道，采用直径1mm左右的裸铜丝或镀银铜丝，分别焊接在预先安装好的铜质焊片上，由末级输出端子至功放级，然后至倒相级、前置输入级。并注意电源变压器和输出端的大电流接地线不可与输入级的小电流接地线直接形成回路，虽然用万用表测量机内所有接地线均为0Ω，但对交流信号而言电位差较大，布线不当会引起杂声干扰。
2．布灯丝线
合并式功放的灯丝供给分为3组，左声道与右声道功放管各接一组，前级左、右声道合用一组，为防止交流感应，灯丝接线应全部采用绞链方式两根绞合起来，这样交流电磁场即可相互抵消。为减少交流声干扰，灯丝中心抽头必须接地，对未设灯丝中心抽头的电源组可在灯丝两端各接100Ω—200Ω一只，用电阻的中心抽头接地，亦可收到同样的效果。
3．屏蔽隔离线
输入管栅极的灵敏度很高，极易产生交流杂波信号的干扰，由于输入管栅极与输人接线端子与音量控制电位器引线较长，所以必须采用金属屏蔽隔离线，其外层金属编织线的接地端，应安排在输入管阴极接地处。
4．装高压电源部分
电子管功放的高压电源部分比晶体管功放电源线路简单，调试容易，无需稳压与大电容滤波等，这主要因为电子管功放为高电压小电流型，功放级的静态电流与满载电流变化较小，一般在0．2—0．5A之间波动，故滤波电容器的容量有几十μF已能满足；而晶体管功放属于低电压大电流型，零信号与满信号时电流变化很大，一般在0．5—5A之间变化，所以滤波电容必须用几千至几万μF才行。但电子管功放对于抑制交流声比较复杂，在设计与布线上必须考虑周到，如高压电源的走线，电源变压器的安装位置，外界电磁场的辐射等。
本功放的高压电源部分由桥式整流后，分为左、右声道两部分进行供给，采用CRC组成的丌型滤波网络，总电源由桥式整流后直接对地，前级高压电源的去耦电容分别在左、右声道就近端接对地，由于高压电源的内阻较小，效率高，故能获得较小的波纹系数。高压电源的走线应采用接线支架支撑起来，以防止与机内各级产生干扰。

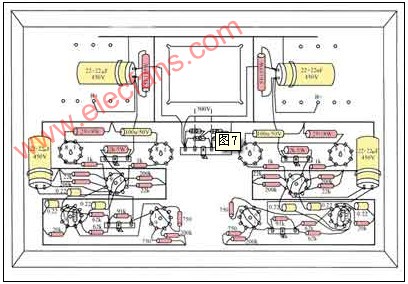

5．装各级元器件
为防止杂讯干扰，本机的电阻均应使用金属膜电阻，除注明功耗外，一律采用1W金属膜色环或大红袍电阻。
耦合电容器对整机的影响很大，可采用专用音响电容或CBB聚丙烯电容、CZM油质电容等转换速率快的电容。对有极性的电容作级间耦合时，其极性不能接反，高电位接电容器正端，低电位接负端，这样有利于在电路中正常充放电。同时所用电容不可有轻微漏电，可用兆欧表检测后再装上，因为稍有漏电的电容，则电容的电阻特性加大，损耗增加，并导致放大器产生相移与互调失真。
音量控制电位器在安装前也应检测一下，不可有跳越与死点存在，否则会引起接触噪声。应选用密封式WTH—1W-Z型或S型均可，但不可使用X型的线性电位器作音量控制，因为音量控制器必须采用指数式，这样才能符合人耳的响度特性。
安装各级阻容等元件必须做到一点接地或就近接地，以防止交叉干扰。特别是各级的栅极电阻、阴极电阻与旁路电容的通地尤为重要，两者之间不能再有导线存在，否则极易产生感应交流声，因为如果使用导线，难免有些电阻，就形成了电位差，即等于在阴极与栅极之间串接了一个交流源，经过逐级放大后，即会产生明显的交流声干扰。
各级电子管屏极与栅极的走线或元件，应尽量地远离，不能贴紧。为了便于分辨，一般高压线用红色，电子管屏极用橙、黄色，栅极用蓝、绿色，阴极用棕、黑色。
电子管栅极的阻抗较高，灵敏度也很高，为了防止空间电磁场的干扰，不能与直流高压走线或元件交叉及紧贴，为此，在安装时可将阴极电阻、栅极电阻尽量贴近底板，而屏极元件采用搭棚架空法置于最上层。
