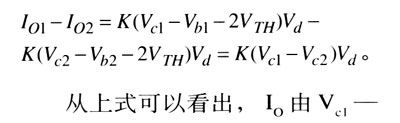

若存在另外一组同样结构的电路，设这两组电流输出分别为IO1和 系：IO2，Vb节点共用，即Vb1=Vb2，让其构成减法电路，则：

Vc2、Vd和两个电压乘积的线性控制。考虑到控制的方便并保证所有管子工作在饱和区，令Vc2=0，VG2=0，则I0l-I02d=KVcVG1，这样就实现了模拟信号相乘的运算。

有源衰减器和偏置电路

图2为有源衰减器电路，该结构左右对称，其输入电压Vx和输出电压V1均为平衡差动信号，其中M10和M12、M11和M13构成两管的有源衰减器；M8和M9分别以I1和I2为电流源的源极跟随器，主要完成信号的传输以及电平位移，并提供负载合适的偏置。

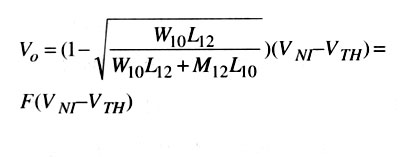

设M10、M11工作处于线性区，M12、M13工作在饱和区。忽略二级效应沟道调制和体效应，经公式推导，输出信号和输人信号有如下关系

 可以看出F即为衰减系数并可以通过调整M10、M12的宽长比得到合适的F值。

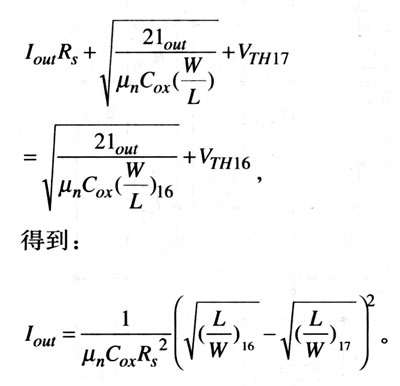

要保证电路正常工作需要提供稳定的偏置，图3给出了偏置电压Vbias设M14～M17都工作在饱和区，M14和M17完全相同且(L,／W)16>(L，w)17忽略所有MOS管的二级效应，由于M14和M15的镜像作用，流过M14和M15管子的电流相等。则有：
