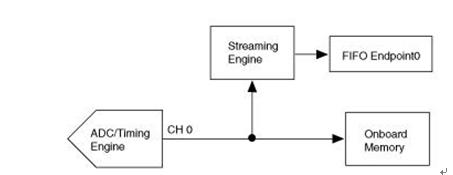

图6.  采用 NI PXIe-5622 IF数字转换器的端到端网络流
端到端网络数据流以原始的二进制传输，不包括缩放和校准。归一化的系数可以被NI-SCOPE查询并用来校准二进制数据而不必缩放成伏特。归一化的数据符合随后的规范，所以您可以以后翻译这些二进制信息或将其缩放成伏特。
• 最大的正二进制值对应垂直幅度的最大正向电压。
• 最大的负二进制值对应垂直幅度的最大反向电压。
• 垂直幅度被均匀划分以对应可能的二进制值。
或者，您可以在一个单独的步骤查询并应用缩放系数来校准和缩放数据。请参考高速数字转换器帮助获得更多细节。
NI PXIe-5122 高分辨率数字转换器: The NI PXIe-5122是一种100 MS/s，双通道，14-bit的数字转换器，能产生多达每路每流200 MB/s的数据。对于端到端网络流，数字转换器具有两个写入端点，位于板载存储器的并行数据支路。您可以将采集的数据写入这些端点，并将其通过板载存储器 传送到主机。

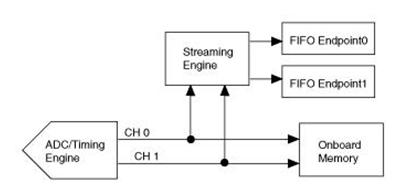

图7. 采用NI PXIe-5122高分辨率数字转换器的端到端网络流
表3展示了有效的流配置实例


表3. 有效的流配置
请注意，配置模块来生成数据的速率如果超过了PXI Express x4总线的带宽，有可能引起数据溢出。例如，当采样全速运行(共800 MB/s)时表3的最后配置表能导致每流400 MB/s的速率。如果您还将数据传送到主机PC，您将超出总线带宽。降低数字转换器的采样率能避免数据溢出。
端到端网络数据流以原始的二进制传输，不包括缩放和校准。归一化的系数可以被NI-SCOPE查询并用来校准二进制数据而不必缩放成伏特。归一化的数据符合随后的规范，所以您可以以后翻译这些二进制信息或将其缩放成伏特。
• 最大的正二进制值对应垂直幅度的最大正向电压。
• 最大的负二进制值对应垂直幅度的最大反向电压。
• 垂直幅度被均匀划分以对应可能的二进制值。
或者，您可以在一个单独的步骤查询并应用缩放系数来校准和缩放数据。请参考高速数字转换器帮助获得更多细节。
