端到端网络流的介绍
NI端到端网络(P2P)流技术使用PCI Express接口在多个设备之间直接，点对点传输，而不必通过主处理器或存储器。这可使同一个系统中的设备共享信息而不必占用其它的系统资源。NI P2P技术被以下设备支持：PXI Express NI FlexRIO现场可编程门阵列(FPGA)模块(NI PXIe-7961R, PXIe-7962R, and PXIe-7965R)，PXI Express数字化仪和矢量信号分析仪，包括NI PXIe-5122，PXIe-5622和 PXIe-5663。
在图1所描述的系统中，在NI PXIe-1075机箱中插入的NI PXIe-5622数字转换器使用端到端网络数据流直接将数据传送到NI PXIe-7965R NI FlexRIO FPGA模块。然后FPGA模块作为附加过程将数据传送到另一个FPGA模块。由于机箱背板开关提供与模块所在插槽的直接连接，您不需要通过主控制器或进 入系统资源传送数据，例如CPU和主存储器。

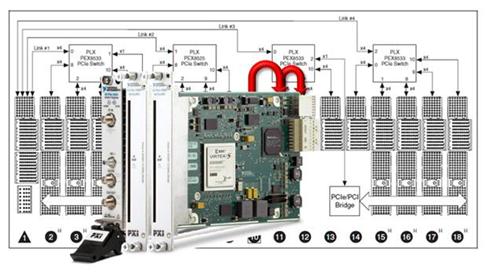

图 1. 一个 NI PXIe-5622 数字转换器将数据流传送到两个 PXI Express NI FlexRIO FPGA模块.
应用实例
RF应用中一种常见的需求是实时频域触发。当大部分的RF设备在一个功率级上触发时，这种触发与频率无关。然而，使用NI LabVIEW FPGA模块的端到端网络数据流和处理技术，您可以建立一个频域触发。图2所描述的应用中，NI PXIe-5663矢量信号分析仪使用端到端网络流将数据传送到NI FlexRIO FPGA模块，这里开有窗口，将其转化为频域信号，然后与掩码比较。当数据超过掩码时，FPGA模块在PXI背板产生一个数字触发信号。一旦 NI PXIe-5663收到这个触发信号，它使用它的标准采集存贮器来捕获一个数据记录，包含预触发采样。然后您可以通过NI-RFSA驱动从主机读取 这个记录用于其它的处理或存储。

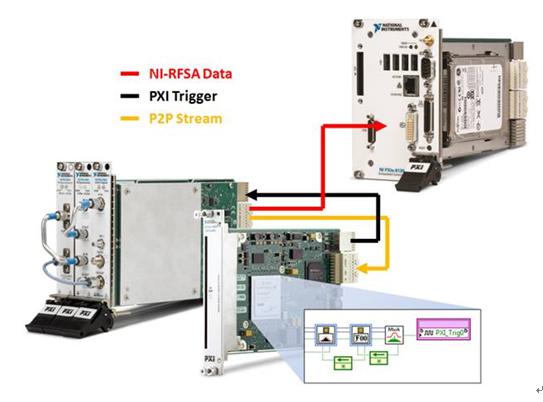

图2. 在此应用中， NI FlexRIO FPGA模块给 NI PXIe-5663 矢量信号分析仪一个频域触发信号.
编程端到端网络系统
编写端到端网络数据流被NI-P2P驱动极大的简化了。在图3描述的应用中，1号FPGA直接在LabVIEW FPGA中传送数据给2号FPGA，简单的端到端网络读写节点为数据交换提供先进先出的接口。这些节点类似于DMA 和本地FPGA FIFO。在数据交换成为可能之前，主机必须通过其NI-RIO和NI-P2P API将1号FPGA的写入数据流和2号FPGA的读取连接起来（如图3所示）。取决于配置，您只需要一个或两个VI来连接端到端网络数据流，以便于数据 交换的进行。

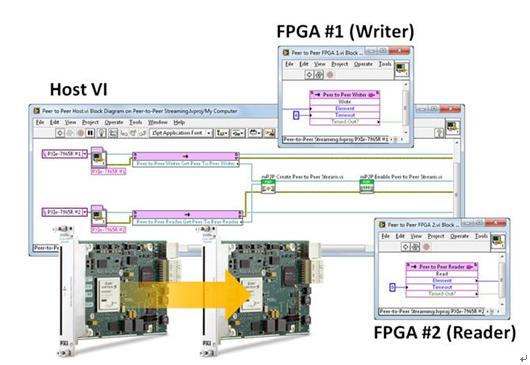

图3. 在Two NI FlexRIO FPGA 模块和相关软件之间的端到端网络流
基准端到端网络系统
采用NI端到端网络技术，超过800 MB/s的数据流速率成为可能。最大处理量取决于数据流模块，机箱，配置是否许可，以及控制器。一般来说，最低数据速率是P2P的最大可能带宽。
