底板
所有数据必须通过机箱从一个模块流向另一个模块，所以机箱在确定性的带宽中扮演至关重要的角色。机箱背板的PCI Express开关提供了数据通过机箱的路径，同时，也提供了实现端到端网络数据流的高带宽的点对点连接。当模块在机箱插槽上，直接与相同的PCI Express开关相连时，如图4所示，带宽取决于开关。

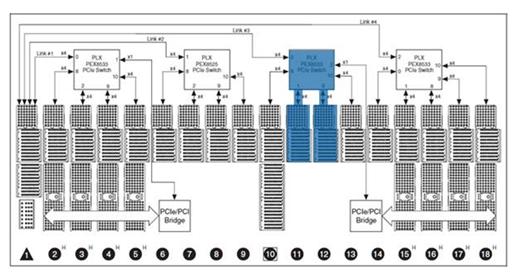

图4. 机箱上的模块安置使所有的数据经由一个 PCI Express 开关.
表1显示了一个给定机箱上PCI Express开关的最大带宽。连接到相同开关的任意两个插槽的通过带宽都可以实现，并且在给定的速率内支持一个开关的多重连接。

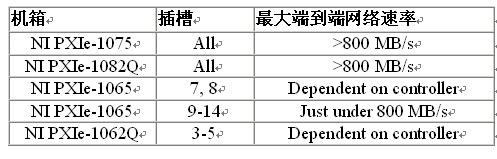

机箱 插槽 最大端到端网络速率
NI PXIe-1075 All >800 MB/s
NI PXIe-1082Q All >800 MB/s
NI PXIe-1065 7, 8 Dependent on controller
NI PXIe-1065 9-14 Just under 800 MB/s
NI PXIe-1062Q 3-5 Dependent on controller

表1. PXI Express机箱 P2P带宽
控制器
当一个P2P流系统的模块并不都是连接到一个机箱背板上的相同PCI Express开关时，数据必须通过主机控制器的板载开关或芯片，但不必通过其CPU或存储器。配置如图5所示。

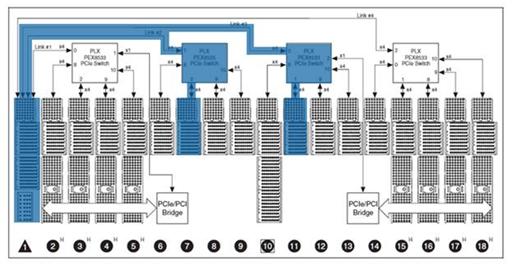

图5. 机箱上的模块安置使数据通过主机控制器.
表2列出了一个给定控制器的PCI Express 开关或芯片的最大带宽。需要注意的是这些数字表示进出控制器某一部分的集合带宽。如果多个端到端网络流存在于这些相同的部分，它们必需共享带宽。

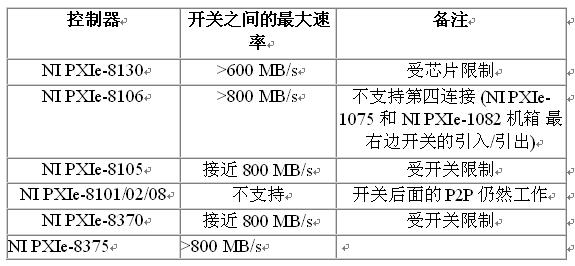

控制器 开关之间的最大速率 备注
NI PXIe-8130 >600 MB/s 受芯片限制
NI PXIe-8106 >800 MB/s 不支持第四连接 (NI PXIe-1075 和 NI PXIe-1082机箱 最右边开关的引入/引出)
NI PXIe-8105 接近 800 MB/s 受开关限制
NI PXIe-8101/02/08 不支持 开关后面的P2P仍然工作
NI PXIe-8370 接近 800 MB/s 受开关限制
NI PXIe-8375 >800 MB/s

图2. PXI Express 控制器的 P2P带宽
模块
只有机箱和控制器配置提供一定的带宽，PXI Express模块本身才能决定最大可实现带宽。下面是各种具有P2P功能装置的基准和配置细节。
NI PXIe-7965R, PXIe-7962R, PXIe-7961R NI FlexRIO FPGA 模块: 这些PXI Express NI FlexRIO FPGA模块具有超过800 MB/s的数据IO速率。当两个方向同时传输，FPGA模块能达到单方向超过700 MB/s的速率，或超过1.4 GB/s的集合数据速率。数据可能包含一个单独的流，或者多达16个独立的流，每一个流对应装置的一个DMA通道。数据流的数目和它们的带宽由装置内 FPGA的配置和编程决定。
NI PXIe-5622 IF 数字转换器: NI PXIe-5622是一种150 MS/s, 16-bit的数字转换器，能产生多达300 MB/s的数据。对于端到端网络数据流来说，数字转换器有一个单独的写入端点，位于板载存储器的并行数据通路上。您可以将采集到的数据写入这个端点从而传 输到FPGA目标，并将它通过板载存储器送到主机。NI PXIe-5622的重要特征是采用正交数字下变频(DDC)的板载信号处理(OSP)，能以 75 MS/s或 250 MB/s的复合I/Q数据形式提供多达60 MHz的IF带宽。在这种模式下，端到端网络流的采样隔行扫描选取样本，采用先I采样后 Q采样的方法。
