0 引言

PROTEUS7.5嵌入式系统仿真与开发平台主要包括强大的ISIS原理布图工具、PROSPICE混合模型SPICE仿真、以及ARES PCB设计等三个功能模块。其中ARES(Advanced Routing and EditingSoftware)是用于PCB设计的后端工具模块，它与ISIS．EXE相结合，可以将设计调试好的原理图电路方便地变成印刷电路板版图，其设计结果可以生成光绘机需要的Gerber恪式版图设计文件。

与其它同类的Layout设计工具相比较，该工具最具特色的功能：一是在PROTEUS 7.5版本中提供了基于形状的布线器，且具有四种操作模式。其高效的撤销和重新自动布线功能可快速布置出符合用户要求且较完美的板图，从而为用户节省大量时间：二是PROTEUS 7.5中拥有2000多种IPC7351标准的PCB封装，同时在最大规格为20米的板内，布置分辨率为10纳米，元件以及其他器件能够以0.1度旋转；三是能够为打印机、绘图仪、贴片仪等设计多种格式的输出文件，包括GERBER格式和智能水平最高的ODB++格式。

1 用PROTEUS设计PCB的一般步骤

在PROTEUS中，由于有前端的ISIS原理布图工具和PROSPICE混合模型SPICE仿真工具的支持，故其可以真正实现从原理图布局到实时仿真、调试，再到PCB的一体化设计，十分方便和快捷，其设计流程图和图1所示。图中，PCB设计准备阶段主要完成原理图的绘制和对电路的仿真验证与测试。在网表文件加载后，还需对PCB板的各项参数进行设置，包括层数、线距、线宽等。检错环节提供有CRC和DRC两种检错方式，并结合3D效果图和钻孔图等逐层检测工具，可以完全达到检错目的。



2 PCB板图设计

本文以数字电压表的设计为例，进行印刷电路板的设计，介绍使用PROTEUS来设计其印刷电路板的一般设计步骤与注意事项。

2.1  绘制原理图

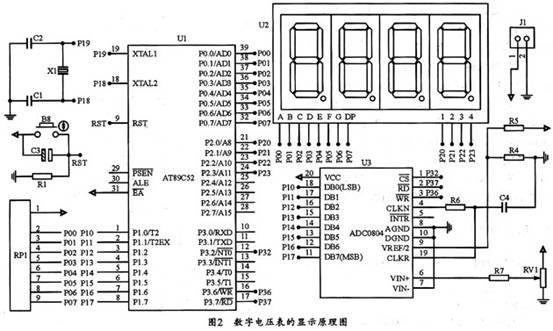

首先，可利用PROTEUS7.5的ISIS原理图布图工具绘制出如图2所示的电路图。此图的主要功能是完成数字电压表的显示。包括晶振电路、复位电路、模数转换电路和四位数码管电压显示电路等。对于少数布图工具中没有的原理图，应在ISIS环境下进行手工绘制，其方法与封装的画法基本相同。



2.2 PROTEUS文件导入(网表输入)

导入文件前，首先需在PROTEUS ISIS环境中确定原理图中每个器件的封装形式，方法是右击元器件，在弹出的下拉菜单中点击“Edit Properties”对话框，然后在图3所示的弹出框中单击图3中所示的“?”，然后再进入“Pick Packages”图4所示的对话框，以修改或选择适合自己设计的封装。也可在图3对话框的下方打勾选选项，以对元器件的封装信息等进行文本输入。
