1 概述

　　随着工业自动化的发展，传统的手工机械调节的方式在许多场合已不再适用，要实现管网系统的工业自动化管理, 离不开自动阀门这个管网系统中的执行机构。

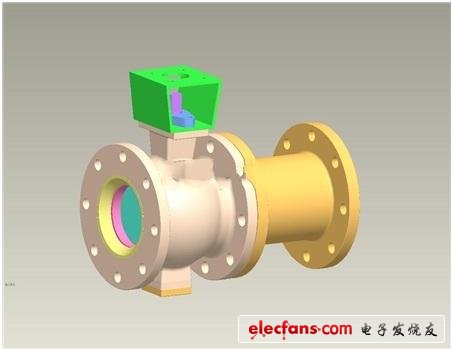

　　阀门的种类也很多，下面的模型是其中一种——球阀，如图1所示。

　　图1 球阀

　　由于阀门的应用非常广，手工机械调节的方式在许多场合已不再适用，本设计能够在较安全的情况下工作，而且效率提高了几倍，故设计智能阀门控制装置具有实际的意义。电动执行器是工业过程控制系统中一个十分重要的现场驱动装置 ,其能源取用方便、安装调试简单 ,在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。

　　2 原理

　　阀门控制器由电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴转动。在该减速箱中，具有手动/自动机构(手动机构可独立进行操作)。当切换手柄处于手动位置时，操作手轮，带动空心输出轴转动。当电动操作执行机构时，手动机构处于断开状态，由电动机驱动空心输出轴。

　　传动机构的结构详如图2所示。

　　图2 传动机构结构图
