TCL生产的27英寸和30英寸液晶电视大量采用了奇美公司生产的液晶屏，其中27英寸和30英寸液晶屏背光板电路结构基本相同：它们分别驱动14支和16支CCFL灯管，其背光板输出插座分别为7个和8个，对应的变压器分别是7个和8个，每个变压器驱动两支灯管，如图1所示。27英寸、30英寸背光板的输入插座完全一样，均向背光板提供24V电源、背光控制电平和亮度调节PWM信号。

   　1）OZ960（U15）背光控制OZ960是O2MICro公司生产的专门用于背光控制的高效率：DC-AC转换IC，其引脚功能与内部框图见763页《LCD彩显新型集成电路精选》一文。

　　（2）LM339（U10）四电压比较器LM339四电压比较器用来对输出变压器T5～T8电流取样信号进行电压比较，其①、②、14脚（运放输出端）均连接到OZ960的⑨脚（FB输入端），作为对输出变压器T5～T8电流的监测和保护。LM339内部框图如图2所示。

　　（3）LM393
    （U11／U14）双电压比较器U11双电压比较器用来对输出变压器T1～T4电流取样信号进行电压比较，①、⑦脚（运放输出端）均连接到OZ960的⑨脚，作为对输出变压器T1～T4电流的监测和保护。LM339内部框图如图3所示。

    （4）LM324（U15）四运算放大器该IC主要用来对背光控制信号和亮度调节PWM信号进行电平转换，其框图如图4所示。

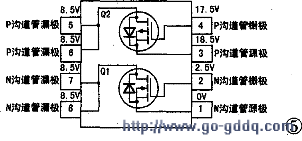

　　（5）FDS8958A（U2～U9）双MOSFET管该IC内置有一个N沟道MOSFET和一个P沟道MOSFET，内部框图如图5所示。该IC与输出变压器组成桥式功率推挽。驱动CCFL灯管。
