奇美27英寸和30英寸液晶屏灯管点亮后瞬间熄灭
来源:本站整理  作者:佚名  2011-06-29 07:37:11

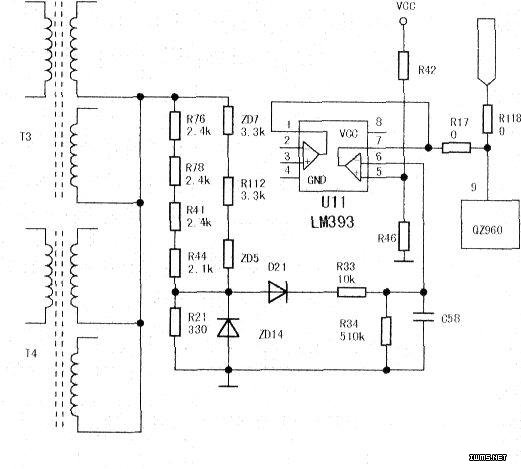

  从故障现象看,灯管点亮不到1秒钟,应该是过流保护。为证实一下,用数字万用表电流挡,将QZ960的②脚对地短路,开机依然保护,证明确系过流保护。将R117断开,开机后故障不变,再将R118断开,灯管不再熄灭,说明T5~T8有问题,这时测量T5、T6和T7、T8的(1)脚或(4)脚电压,发现T5、T6的(1)、(4)脚电压为128mV而T7、T8的(1)、(4)脚电压为1.2V,偏差很大。分别代换T7和T8,当代换到T8时,测得其(1)、(4)脚电压为105mV正常,恢复R118,灯管不再熄灭,故障排除,点灯电流保护检测电路如图所示。
