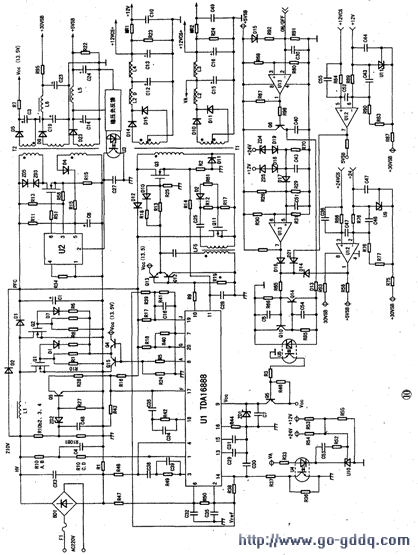

“盛泰”LCD开关电源线路图如图10所示。该电路产生LCD彩电信号处理电路，显示屏驱动电路和背光灯逆变器电路所需的+12V、+24V电源。同时，该电路设计有开／关机控制和过压、过流、过热保护电路。

　　（1）PFC校正电路工作过程市电（AC100V～AC260V）经BD1桥式整流和CX3滤波后，得到100Hz的脉动电压，其中直流电压210V（市电为220V时），该电压随输入的市电电压变化，并通过电感L1和二极管D1或D2传送到PFC端，TDA16888对20脚PFC端电压和①脚HV端电压进行实时检测和比较，无论HV电压的大小，只要PFC电压低于额定值（约380V），TDA16888⑧脚将输出频率一定、脉宽可调的激励方波，通过由Q4（NPN）和Q15（PNP）组成的互补跟随器同时驱动两只交联的电子开关（场效应管）Q1、Q2，在正脉冲作用下Q1、Q2导通，HV加在L1的两端（左正右负），D1截止，流进L1的电流将线性增长，正脉冲结束时电流峰值Im=HV.τ／L1，随着负脉冲使Q1、Q2的迅速截止，L1两端感应左负右正电压，D1导通，PFC电压升高，直到PFC等于额定电压为止，并随负载电流的变化和HV的变化维持动态的平衡，保持PFC的稳定。

　　另外，TDA16888的③脚对脉动电流和15脚对100Hz的HV脉动电压的检测和相位比较，控制⑧脚输出开关脉冲的初相位，直到电压与电流的相位差为零，此时功率因数将接近1。

　　（2）开关稳压电源工作电压的形成本电源由U2、Q7和脉冲变压器T2等元器件组成。它以PFC为输入电源。而输出有以“热”地为参考点的电压VCC（约13.5V），为TDA16888集成电路以及由Q4（NPN）、Q15（PNP）和Q13（NPN）、Q12（PNP）组成的互补跟随器提供电源；还有以“冷”地为参考点的电压5VSB。供给CPU及信号处理电路；30VSB电压供给CPU开／关机控制和过压、过流保护等附属电路。

　　（3）桥式开关稳压电源图10中该电路由U1（TDAl6888）、Q12和Q13互补驱动电路、场效应管Q3、Q11和二极管D11和D12组成的桥式整流电路和脉冲变压器T1组成，其稳压负反馈则由采样电路R53～R55、比较放大器U10、光电耦合器U4电路组成。它通过R54、R53和R55对输出电压24V与12V的电位采样。经U10的比较放大后控制U4的发光二极管的电流（发光量），U4中光敏三极管电流在R38上形成的电位差（U1②脚输出参考电压7.5V），被TDA16888 14脚检测到后，实时调整⑩脚输出的方波脉宽，确保输出电压不随负载（无论是12V还是24V）变化而变化。
