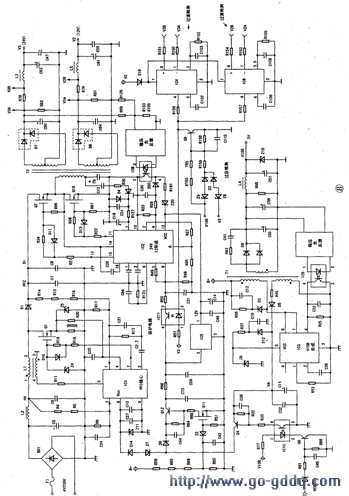

该电源开机时能输出V1SB（5V）、V2（12V）和V3（24V），待机时仅有V1SB输出，以维持主机CPU工作。开／待机控制由CPU输出指令进行控制。电路原理图见图8，其中IC1、IC2所用芯片与“泰达”的ICl和IC3相同。工作原理也大致相同。但“力信”的线路简明。未设置防过渡历程误动作的保护电路。

　　（1）V1SB（5V）电压形成该电路由IC3为核心组成。IC3内含约30kHz左右的多谐振荡器和场效应功率管（IC3⑧脚、⑦脚内接功率管D极）。

　　接通电源开关，市电AC220V经BD1桥式整流和C5、L2、C6滤波得脉动直流电压HV，并通过PFC校正电路L1和191送至PFC端。这时IC3得B+电压（T1初绕组）T1组成开关电源开始工作。T1初次级绕组储存能量，次级端感应电压经D9整流、（255滤波，C56、L4、C57滤波后得V1SB（5V）电压供CPU工作。T1辅助绕组形成VA（18.6V）从⑤脚送人使IC3稳定工作。IC3④脚是稳压负反馈输入脚；⑤脚是自身集成电路的供电脚，其电压值取决于Z6的稳压值（18V）；①脚外接R52是内部功率场效应管电流采样电阻；②脚外接C36是软启动控制电容；⑥脚为空脚，③脚接“熟地”脚。

　　IC1、IC2工作条件：开关电源IC3、T1工作后。产生5V电压供控制系统。遥控开机时，REMOTE端为高电平（4.2V），Q8导通，IC10导通，使Q4饱和导通，此时VA则通过Q4、Z7、D14首先为IC1⑧脚提供电源电压（18V），电源启动遥控关机时，REMOTE端为低电位（≈0V），Q8截止，光耦IC10截止，Q4也截止，VA断路。IC1、IC5和IC2因得不到工作电源而截止。但V1SB仍有输出，整机处于待机状态。

　　（2）PFC电路工作过程开关电源启动后，IC1会根据其③脚对HV电压的检测（通过R4～R6分压），和①脚对B+电压（通过R14～R16在R17上的分压）的检测，自动调整⑦脚输出矩形方波的频率（脉宽），去激励场效应开关管Q1。Q1饱和导通时HV加在L1初级绕组两端，L1中电流线性增长，最大的峰值电流与脉宽有关。Q1突然截止时，L1产生右正左负的感应电压，D1导通续流，使B+电压高于HV，其导通程度与脉冲频率有关，并能根据其④脚对Q1开关电流的检测和⑤脚对HV中脉动信息的比较，改变激励方波的相位，实现市电负载的功率因数最佳。
