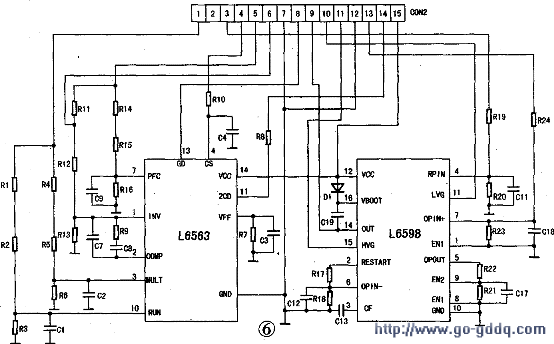

LCD开关稳压电路主要电原理图如图5所示，它由开关稳压电源、单极性开关稳压电源、控制检测和保护电路组成。检测电路通过CON2（15针）插座，连接一块电压检测和控制作用的电路板（PCB），其电路如图6所示。这里着重介绍此块检测电路外部电路的工作原理，掌握小板在正常情况下的实测电压值。方便大家进行故障判定。

   （1）功率因素校正电路这部分电路由。PCB板及Q3～Q6、L4、D1、D2等元件组成。

　　市电AC220V经BD1桥式整流和C3滤波后所得脉动电压HV，经过二极管D1、D2和电感L4A对滤波电容C5、C6充电，使PFC端口建立HV电压，这时PCB板①脚和⑤脚分别对HV和PFC进行检测，如果PFC小于额定值，PCB板⑧脚则输出一定宽度频率可调的矩形波。使两只并联的场效应开关管Q5、Q6的导通时间（f）愈长，流过L4的“锯形”电流峰值愈大，当Q5、Q6突然截止时，L4A感应的右正左负的电压愈高，此时D2导通，PFC端电压提升愈高，直到额定值为止。

　　本电源的功率因数校正是通过比较引入到PCB板④脚、14脚电压的相位实现的。④脚电压与场效应管Q5、Q6源极脉冲电流成正比；14脚电压是互感耦合器次级L4B两端感应的电压，与初级线包L4A上的电压通过全波整流后的100Hz脉动电压HV成正比。通过相位比较，若两者同相，说明功率因数等于1；否则，改变从PCB板⑧脚输出的开关脉冲初相位，直至二者同相为止。

　　PCB板插座CON2在线测量的电压值（市电电压值为AC220V时对“热地”测量）见表1。表2是Q5、Q6管脚电压数率开关管等元件。IC3④脚为外接防冲击开关管漏极、③脚为源极，外接R55为开关管过流电流采样电阻。①脚外接防冲击电容C32。②脚接稳压负反馈光耦IC6。该稳压电路通过采样电路RS22、RS23给比较放大器ICS2提供5V误差信号，在IC6的作用下将控制电流送入IC3②脚，调整IC3内开关管激励方波的脉宽，使输出5V电压稳定。IC3⑦脚是其电源提供脚，它由变压器T2次级绕组的感应电压经D10、C31整流平滑后得到约13V二次供电。
