（5）保护电路及其作用
     过压保护电路：该电路是以可控硅Q603为核心组成的，如图2所示。正常工作时，PSON是高电位，5VSB施加在可控硅Q603和光耦二极管1C903-1的“正”极，Q603因其栅极电压为零而截止，因此光耦IC903导通，IC2、IC1和IC3得电正常工作。一旦+24V或+12V过压，ZD602或ZD605稳压管击穿，D603导通，R605两端电压（约1V）足以使可控硅Q603导通。光耦IC903因失去工作电压而截让，IC2、IC1、IC3因失去工作电压而停振。

　　过流保护电路：这里是指+24V或者+12V的负载电流发生过流时的保护电路。它由集成电路（IC601）中的两个电压比较器组成。因为硬个电路完全相同，下面以+24V的过流保护电路为例进行介绍。IC601的工作电源；由变压器T1 18脚绕组感应电压VS经12606整流、C604平滑、ZD604稳压给IC601提供30V的电压。+24V的负载电流由R110采样，如图1所示，其两端电压24VA、24VB分别引入IC601的同相输入端⑩脚和反相输入端⑨脚。正常工作时，由于⑩脚外R622、R620的分压作用，尽管24VA＞24VB，⑩脚电压将低于⑨脚电压，故IC601的⑧脚输出低电位。D605-1截止，因此该电路对开关电源的正常工作没有影响。但是，如果24V的负载发生短路（过流）时，24VA将远大于24VB，致使⑩脚电压大于⑨脚，比较器翻转，IC601⑧脚输出高电位，D605-1导通，ZD603击穿降压后加到可控硅Q603的栅极，Q603导通，光耦截止，24V和12V输出为零。除非切断交流市电后重新开机，开关电源才处于“待机”状态。

　　温度保护电路：它由IC601中一个比较器连同安装在②、③脚外的带负温度系数的热敏电阻桥组成，如图1中所示。在正常机内温度下，由于NTC601阻值较高，致使②脚电压高于③脚电压，因此①脚输出低电位，D608截止，对整个开关电源的正常工作无影响。如果机内温度升至“危险”值，NTC601的阻值变小，使③脚电位高于②脚电位，①脚则输出高电位，这时D608导通，ZD603击穿致使可控硅Q603栅极为高电位，Q603导通，光耦的工作电压为零而截止，+24V、+12V无输出。

　　只有当温度低于“危险”值后再重新开机，电源才能恢复正常工作。

　　防过渡历程（暂态）误动作电路：从市电的开启至开关稳压电源稳定工作；或从市电的关断至开关电源停止输出，均称为“过渡历程”。如开机瞬间，负载中的滤波电容，如C104、C204首先充电，电流之大类似于负载短路，势必产生“瞬间过流”现象。如果此时过流保护电路动作，开关电源将无法启动。为防止其误动作，开机瞬间由于C601、R601和R602的微分作用，Q601饱和导通，从而短路了由于瞬间过流，IC601⑧脚或14脚输出的高电位。瞬间闪过之后，C601已充电完毕，Q601截止，电路恢复正常状态。

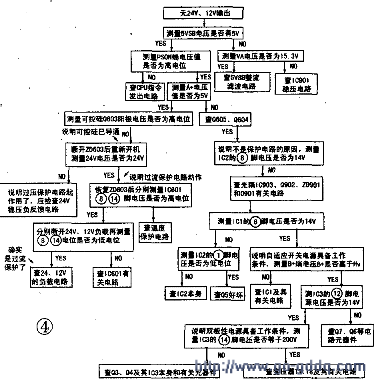

　　（6）无+24V、+12V输出故障检修流程（见图4）
