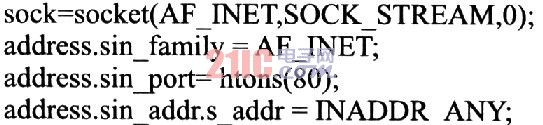

当服务器程序开始运行时，主进程就创建一个套接字，
并通过bind函数绑定，用函数listen进行监听，之后用lwip_accept进行接收，然后用sys_thread_new启动进程，processGet和Process Command函数分析数据包的内容并应用web serber定义的相关的命令实现相关的应用，write函数实现数据的发送，完成Socket服务并把数据发送给客户端。

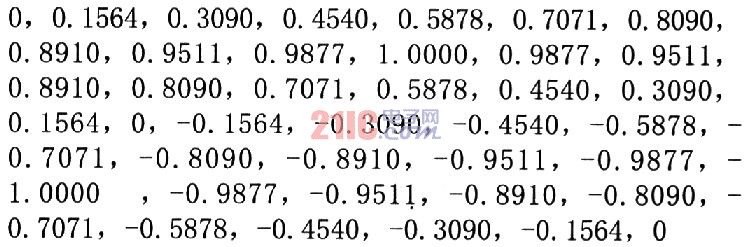

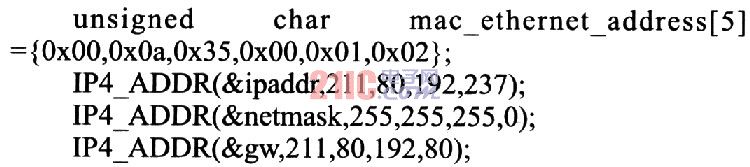

Simulink中用TCP／IP模块，remote address参数设定为(211、80、192、237)，端口设定为80，即与IP4_ADDR(＆ipaddr，211，80，l92，237)和address．sin port=htons(80)设为一致，这样就保证了接收与发送网络地址和端口的一致性，保证数据传输的可实现性。设计发送的数据为：t=0：0．25：10，Y=sin(2*pi／10*t)，数据列表如下：

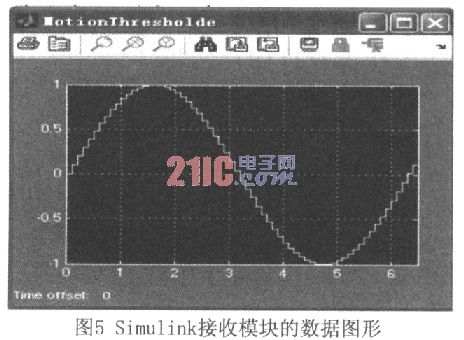

对应的Simulink接收模块的数据图形显示如图5所示。
由图5我们可以看出，接收到的数据和发送的数据基本一致。
4 结论
本文研究了TCP／IP通信协议在Xilinx公司FPGA上的实现，介绍了其软硬件的系统组成及原理，通过建立一个例子加以说明和应用这个设计平台，证明了此平台设计可行性，并且完成了FPGA与Matlab的通信，为数据的实时显示及实时控制提供了很好的平台和设计方法，本设计也完成了CPU软核设计的实现，其功能可根据需要进行定制，非常灵活，不但引入了软核处理器和嵌入式操作系统Xilkernel，而且应用了Lw-IP_300b栈，使用大量的IP核，这样大大降低了系统平台的复杂度，缩短了开发的周期，其软硬件部分的设计分离的设计架构，使得整个系统修改和重构更加方便，真正实现了所谓的片上系统。而本设计采用Matlab接收数据，并且可利用其强大的数据采集、处理、仿真、实时动态显示的功能来更好完成数据分析研究。
