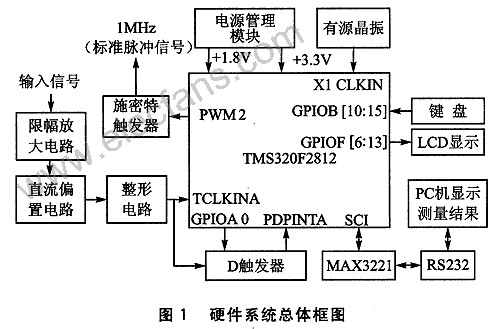

硬件系统总体框图如图1所示。被测信号首先经过限幅放大、直流偏置、整形电路，变换为0～3．3 V的方波信号，然后再进入DSP，利用其定时器和捕获单元实现频率的测量。测量完成后，一方面可由键盘设置相关参数通过LCD显示测量结果，另一方面可通过RS一232传送给PC机显示测量结果。另外，为了提高系统的可靠性，增加了一个自我校准电路，即在测量之前，可通过软件设置产生1 MHz的标准脉冲信号，送到信号调理模块的输入端，检测测量结果是否正确，从而达到自我校准的目的。

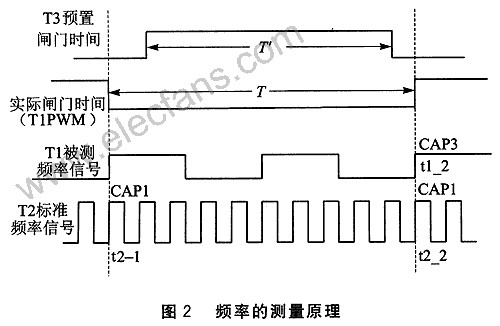

　　本设计选用美国德州仪器公司(TI)的TMS320F2812 DSP作为核心处理单元。F2812是TI公司近几年推出的高速、高精度的工业控制DSP芯片。它运算速度快，工作时钟频率达150 MHz，指令周期可以达到6．67 ns以内，低功耗(核心电压1．8 V，I／O口电压3．3 V)。它采用哈佛总线结构，具有强大的操作能力；外围设备包括3个32位的CPU定时器，16通道的12位A／D转换器，串行外围接口(SPI)，2个串行通信接口(SCI)等。其片内外设时间管理器含有2个模块(EVA和EVB)，每个模块都包括2个通用定时器，3个全比较／PWM单元，3个捕获单元和 1个正交编码脉冲电路。本设计主要利用EVA中的2个通用定时器(T1和T2)，2个捕获单元(CAPl和CAP3)，EVB中的1个通用定时器 (T3)。具体测量原理如图2所示。

　　首先设定T3比较值(预置闸门时间为0．012 8 s)，设定T1的比较值为1，使能CAPl。然后使能T1，当其接收到一个整周期的被测信号时即可产生比较输出，同时产生比较中断，读取CAPl的栈值 (即T2的初值t2_1)，清T1、T2上溢次数，使能CAP3和T3。最后当T3定时结束，借助于D触发器在被测信号的下一个上升沿到来时，切断T1的比较输出，同时PDPINTA将被置位，然后记录T1和T2的上溢次数tlofcount、t2ofcount，读取CAPl的栈值(即T2的末值 t2_2)和CAP3的栈值(即T1的末值tl_2)。由所得数据计算频率，禁止T1、T2、CAPl和CAP3。频率计算公式为：



　　注意：CAPl的捕获时基为T2，CAP3的捕获时基为T1，标准频率信号为150 MHz时钟频率的8分频。

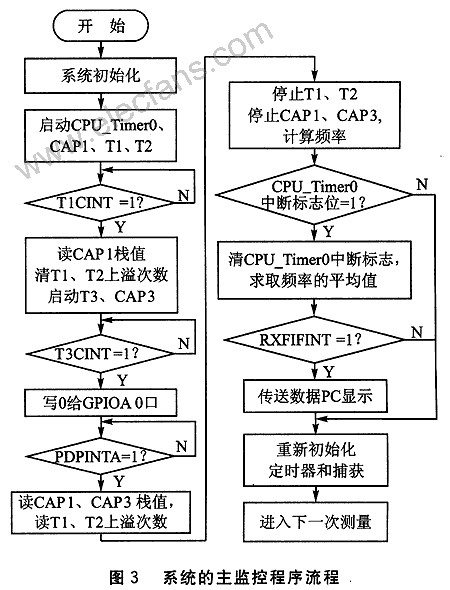

　　2．2 系统的软件设计

•
