基于TMS320的数字视频采集卡设计
来源:本站整理  作者:佚名  2011-09-18 15:18:17



     传统的数字视频采集卡通常只具备视频采集功能,而不具备视频处理功能。介绍了一块基于TI公司C6000系列DSP芯片的数字视频采集卡的设计,该卡具备自主的数字视频处理功能,通过PCI接口与主机通信。


     系统组成

      如图1所示,本文所述数字视频采集卡由以下5个部分组成:

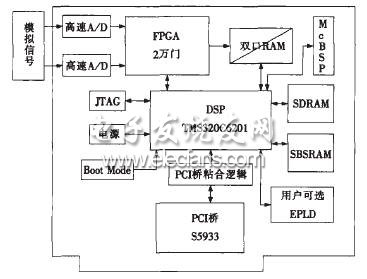

图1 采集卡系统组成框图

      (1)高速视频采集单元,主要完成模拟视频信号到数字视频信号的变换;

      (2)数据交换单元,由FPGA和双口RAM构成,采用包交换技术,完成数字视频数据向DSP的传送;

      (3)DSP及其外围接口电路,包括EMIF接口、McBSP接口、HPI接口、PLL时钟接口、DMA接口、JTAG接口、电源监控等;

      (4)DSP与PCI总线的桥接单元,主要完成DSP与上位机的通信;

      (5)双供电模式的电源部分。

      下面将对系统各个部分的设计分别进行介绍。

      系统设计实现

      高速视频采集单元
      模拟视频信号是一类比较复杂的模拟信号,信号中包含了像素的亮度信息,色彩同步信息和行、场同步信息。要实现正确的图像采集,必须从复合的视频信号中正确地分离出各种信号,并利用其中的同步信号控制A/D转换过程,从而实现正确的图像采集。

      如图2所示,在硬件设计上有2种实现方案:

图2 A/D采样方案

      (1)采用通用A/D器件+同步信号分离器件;

      (2)采用专用的视频A/D转换芯片。

      方案1的实现电路较复杂,本文的设计采用了第2种方案,以PHILIP公司的视频采集芯片SAA7111为核心构成转换电路。

      数据交换单元
      在实时视频图像处理系统中,数据的吞吐量是很大的,大量的视频图像数据被实时采集、传输、处理。因此,在系统设计中,数据的传输设计是非常重要的。在本系统的设计中,利用FPGA和双口RAM实现了一种包交换的数据传输方式,如图3所示。

图3 FPGA及双口RAM

      在系统中,FPGA首先要完成对A/D采样的控制,包括控制采样的启停,采样数据格式的转换等;其次FPGA要完成对双口RAM数据写入的控制和数据发送中断信号的产生;另外,还要在FPGA中形成从A/D到双口RAM的数据通路,在此基础上可以实现一些数据预处理的功能。

      在双口RAM设计上,本文将整个双口RAM分成2个存储块,每当一个存储块在进行写操作时,另一个存储块在进行读操作,这样数据的读、写操作在不同的存储块上同时进行,即实现了数据的缓冲,又实现了数据的不间断传送。数据的分块交换传输过程也是数据的打包过程,存储块的大小决定了数据包的大小,数据的打包有利于数据的整块处理。

[1] [2]  下一页
