符号 | 参数说明 | 值 |
Vcc | 电源电压 | 2.7-3.6V |
Ic | 工作电流（最大） | 32mA |
Fr | FM发射频率 | 88.0-108.0MHz |
Fon | 上电缺省频率 | 100.0MHz |
Pmax | 最大射频功率 | 115dBuV |
Ss | 立体声分离度 | 35dB |
付载频抑制 | 50dB | |
Afl | 滤波器-3dB低端 | 25Hz |
Afh | 滤波器-3dB高端 | 16kHz |
Fm | 调制频偏 | 68.25KHz |
Rf | 音频响应平坦度（30Hz-15KHz） | ±1.5dB |
Rin | 输入阻抗 | 56kOhm |
Vain | 音频输入幅值 | 350mVp-p |
下图是VMR6512的参考设计电路图：
图六 VMR6512参考设计电路
上图的参考设计是基于VMR6512独立工作模式的设计。其中S1和S2分别用于调整频率升高和降低。S3用于整个模块的Reset。天线采用75cm长度的导线会获得比较好的效果。
当然也可以利用单片机或者PC机来对VMP6512进行控制，并且驳接数字信号，这样能进一步提高转发器的灵活程度并获得更高的音质。如何通过串口对VMR6512进行控制本文不再赘述。
通常情况下VMR6512的发射距离在空旷地带可以达到五六十米以上（视天线和收音机灵敏度而定），足以满足大多数需求。在一些特殊的应用中如果需要传输更远的距离，可以用VMR6512配合北京瑞宇飞科技有限公司的另一产品——VMR6700高频功率放大器将发射距离延长到1.5公里以上。当然这需要取得相关部门的许可。

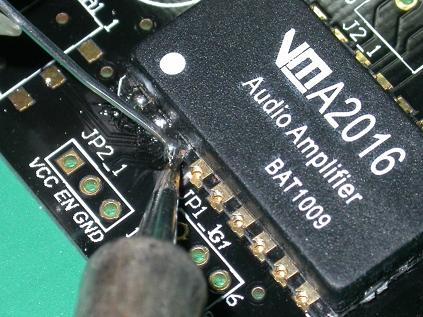

VM系列模块采用耐高温的材料进行封装，因此可以采用回流焊进行焊接。在业余条件下用电烙铁焊接也是非常方便的。准备一把尖头烙铁和一些细焊锡丝（1mm以下最佳）。先在焊盘上涂上一些助焊剂，然后将模块放到准确的位置，使模块上的引脚与焊盘一一对应好。将焊锡丝放入半孔缺口，用烙铁轻轻触碰焊锡丝，很快焊锡就会融化并且将模块的半孔焊盘与底板的焊盘牢固地焊接在一起。焊接的操作如下图所示：
图七 VM系列模块的手工焊接
