因此，笔者建议，如果有条件，还是选用中大型落地箱为好，以得到更丰富的低频响应，而组建家庭影院时，应把超重低音音箱考虑进去。当然，如果原来的系统没有丰富的低频效果，你也可单独添置一个优质的超重低音音箱来提高重播效果。不过，好一点的超重低音音箱售价不菲，既然我们有能力去自己设计制作书架箱或落地箱，那么我们是否也能自己做一个好一点的超重低音音箱呢?答案是肯定的，有兴趣的读者不妨跟随着我依葫芦画瓢。
理想的超重低音箱的概念
在制作前，我们应对什么是“好一点的超重低音音箱”有一个基本的概念。笔者认为衡量超重低音音箱的品质高低有几个方面。
1.好的超重低音箱必须是有源放大的
所谓“有源放大”就是内置功放的，而无源超低音音箱是没有内置功放，箱内只有无源分频器，要和主音箱共用或另配功放。无源超低音音箱是利用前级的音量控制来决定音量，如果超重低音音箱的灵敏度或音量和主音箱不平均，会引发声场混乱、频响不均衡、声像定位出不来等情况，而此时超重低音音箱的摆位又不能解决这一问题，这些问题就难以改善。加上超低音大口径单元的振动质量肯定大于主音箱单元，故发声速度要慢一些，加了这种超重低音音箱之后，效果往往很浑浊。
有源超低音音箱是专门为低音重播而设计的。它的工作特征是信号直入带有源分频的前级。100 Hz以下的频率由专用的低音放大器放大后驱动超低音音箱。100 Hz以上的频率经分频后送至放大器，放大后由主音箱播出。这时要有一个独立的音量控制用来控制超低音音量跟主音箱在音量上的比例。
正规的添加超低音音箱是超低音在交叉分频频率以下工作(例如100 Hz或120 Hz)，而主音箱在交叉分频频率以上工作，不过这样的分频器要设在信号源输出之后，主声道前级之前，因而，一些高级的超低音音箱都设有一对左右声道输出端子，但在日常使用中很多人都是直接从前级输出直驳入超低音音箱。
由此看来，有源超低音音箱所用的单元和内部磁路结构、专用的低频提升技术，以及分频放大器、箱体等都是为低频再现而服务的。因此，有源超低音音箱的表现并非无源音箱所能比拟的。
2.超低频量感要充足，延伸要足够低
超低音音箱的功能就是弥补主声道音箱的低频不足。
3.超低音单元要能承受大功率而不失真
众所周知，面积越大的振膜低频潜得越深，同时为了要达到充足的能量，大多数的超低音单元都在10英寸以上，单元的振膜越大，相对的质量也会增加，单元的运动不容易受控制，这时需要较大的控制能量既较强的输入功率。否则，振膜的动静不能令行禁止就会使声音模糊，如果单元反应的速度跟不上音乐的速度，就会造成低频段的失真，使声音模糊不清，同时也会让低频变得软弱而不够力。
4.要有设计合理坚固的箱体结构
超低音是音箱播放中失真最严重的频段，但低频段其实也藏有许多细节和质感，像低音大提琴与管风琴的低频就不一样，绝不是轰轰响模糊一片的盲目“雄浑”感，性能优异的超低音还可以轻易听出堂音、细节以及音色等各种巧妙的变化，反应快的超低音可以重现出凝聚的冲击力和有效提升分析力并与中、高频段衔接良好。箱体的长宽高比例和坚固与否会直接影响到超低音的细节清晰度、分析力、速度感、瞬态反应等，因此不能等闲视之。
选材设计制作
就上述几个观点，这款DIY的有源超重低音箱将通过精心选材、精心设计制作来达到媲美优质商品机的效果。
首先我们选用的低音单元是惠威Hi-FiRESEARCH 12英寸的W12低音单元(如图1)。它的特征是采用高损耗、高顺性、超薄、耐疲劳橡胶折环和德国KEVLAR增强纸基复合材料振膜，配以高散热涂层、无涡流损耗、高承载功率76 mm音圈和耐高温SV线以及一体化高密度铝盆架，它的对称磁场(SMD)驱动系统可减少音圈电感与反电动势的相互调制，加上超长冲程线性位移设计，使它有着承受功率大，fo(谐振频率)和Qts(品质因数，总Q值)较低，瞬态好，低频响应极佳，低音丰满有力，高清晰度和解析力，动态大，低失真的优点，很适合做有源超低音。

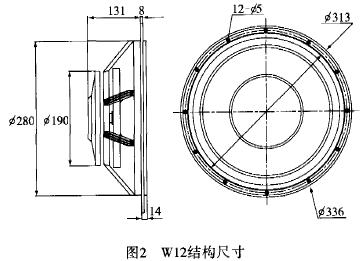

W12低音单元的几个主要相关参数是：额定阻抗8Ω；谐振频率(fo)28 Hz； 额定功率150 W(最大300w)； 灵敏度(2.83V，1m)90 dB；总Q值0.42；振动质量89.7 g；等效容积(Vas)156 L。图2是它的结构尺寸图。
选定单元后，应当考虑推动这个低音单元的功率大小，为了很好地控制低音单元的运动，笔者认为功率放大器输出的功率不宜小于低音单元的150 W 额定功率，但也不宜大于它的最大300W 输入功率，因此所用的功率放大器输出功率应在200 W(8Ω)左右。对于一般几十平方米听音室而言，如果设计合理，这个功率已足够。
超重低音音箱用的功率放大器不仅要有大推动力，同时其瞬态失真要小、反应速度要快。这里采用的恒流功放驱动，是用线性元件把流过扬声器音圈的电流取样反馈到功放输入端，使放大器以固定电流方式驱动负载，这样就很好地解决功放内非线性失真或瞬态失真不能兼顾的问题。

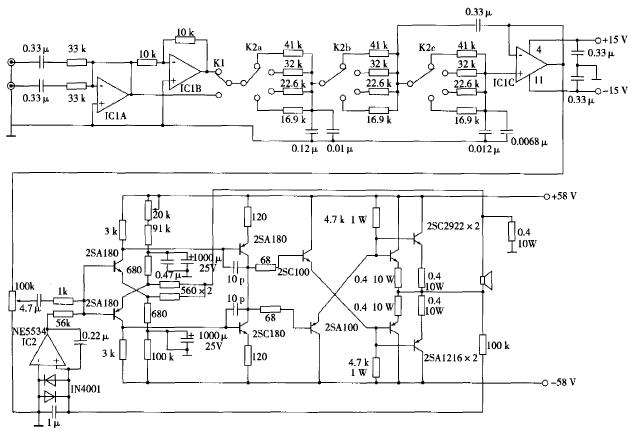

使用恒流功放驱动还有不少好处，首先，输到扬声器音圈的电流不受扬声器阻抗的影响，因而简化了保护，提高了可靠性；其次是反馈取样电压与流过扬声器音圈的电流成线性关系，不存在相位差，减少了功放内部的瞬态失真，系统的瞬态失真指标取决于扬声器的瞬态特性；其 是用输出负载特性的功放驱动阻抗随频率变化的负载，会增强声音的力度和解析力，反应速度也快。图3就是超重低音箱用的主动伺服式功率放大器。它是专门根据W12低音单元的相关参数作了取样设计。该线路可输出200 W左右的RMS功率，为上下对称分别采用负反馈恒流设计，这种线路的特点是负反馈分别加在输入级晶体管的发射极上，与各自的偏置电路组合成独立的上下对称线路，优点是前级的发射级不易混入噪声，功放有很高的信噪比。
伺服均衡相位、音量控制线路的设计特点是从音源或前级输出的信号经L，R输入送到运算放大IC1A的输入端，开关K1和IC1B就是用来控制信号的正反相，使之与主音箱有更正确的相位匹配。由三联波段开关K2和IC1C构成的线路是以巴特沃斯三阶低通滤波器组成的约40 Hz，55 Hz，75 Hz，100 Hz共4个低频输入截止点。
图3 起重低音音箱用的主动伺服式功率放大器
