一种小型探照灯的设计
来源:本站整理  作者:佚名  2010-07-10 11:39:46



摘要:文章介绍了一种用FP7102芯片设计的小型探照灯,详细介绍了硬件电路及性能测试数据,并给出不同功率LED灯在元器件参数上的选择方法。
关键词:FP7102;探照灯;LED

0 概述
    FP7102芯片设计的小型探照灯,所有元器件安放在1×2.7cm的板子上,制作完成后整个灯可以塞进直径为3cm的管子里,管子长度可以任意长。为了达到应用板小型化,在此设计中使用FP7102芯片作为LED的驱动芯片,电路可靠度高、元件使用精简、整体高效能运作,在应用上有很大的弹性空间,可满足各种功率LED需要。

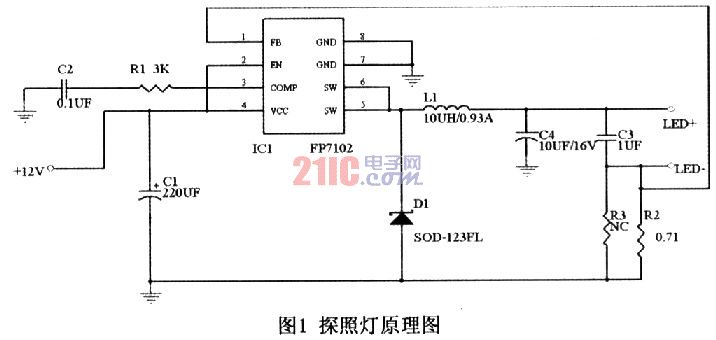

1 电路介绍
1.1 FP7102芯片
    FP7102是一种采用电压控制模式的降压转换IC,用于驱动高功率LED元件,内含2A P-Channel的Power MOS,低的漏极-源极导通电阻可提升系统整体效率,以及低的回授参考电压0.25V,可降低功率损耗与提升效能,最大占空比可达100%。不同瓦数的LED,电流大小也有所不同,可经由外部电阻来设定电流值;在应用上还可以通过EN脚来做调光控(Dimming),达到省电模式,IC本身有过电流与过温保护功能。其特色包括:最大输出负载:2A;高转换效率:90%;回授参考电压:0.25V;工作频率:320kHz;最大占空比:100%;过温保护和过电流保护;输入操作电压范围:3.6 to 25V;提供ON/OFF功能;标准SOP8封装。

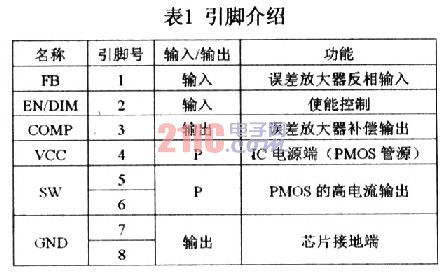

    引脚描述如表1所示:

[1] [2] [3]  下一页
