电动车三相半波整流能耗制动电路
来源:本站整理  作者:佚名  2010-08-19 09:55:26

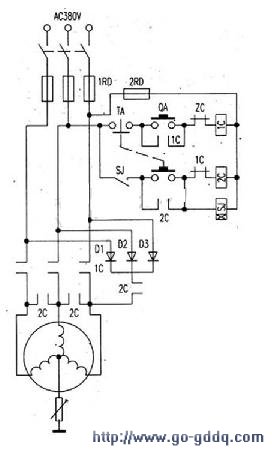

  三相半波整流能耗制动见图。当接触器IC断电后,电动机失电,2C、SJ时间继电器由于TA的联动,得电动作,2C主触点短接电动机三相绕组,并通入半波整流电源,使电动机定子绕组接成一端接零线的并联对称线路,达到制动目的。此时SJ延时断开,2C失电释放,制动过程结束。这种制动线路,适用于星形接法的电动机,具有成本低,体积小线路简单,而且能适用于容量较大的电动机。
