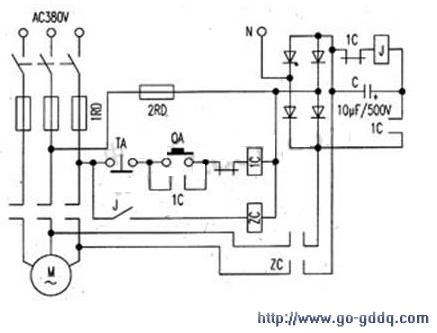

直流能耗制动见图,本电路简单可靠,适用于5kW以下的电动机。工作过程:按下启动按钮QA,接触器IC线圈得电,电动机转动,同时电容器C被充电,停车时按下TA按钮,接触器IC失电断开电动机,电容C对线圈阻值为3kΩ的高灵敏继电器J放电,使J吸合,2C接触器线圈得电吸合,从而进行直流能耗制动,经一定时间后,电容C放电完毕,继电器J释放,此时制动结束。选择电容C容量的大小,可改变制动时间的长短。
