获得低PIM失真的惯有手法是展宽放大器的开环频率。在要求电路既要有一定的开环增益，又要有足够的开环频宽的时候。采用电子管构成的“共阴——栅地级联放大电路”（晶体管与之对应的是coscode电路）不失为一种上佳的选择。

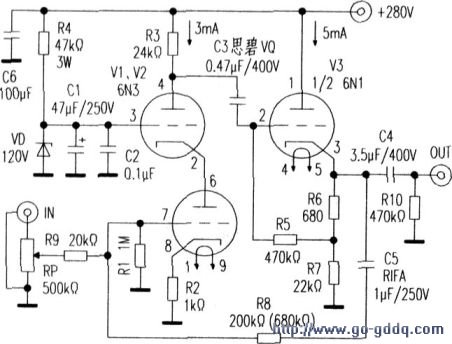

　　附图是笔者遵循“共阴——栅地级联电路”的一般架构设计的一款驱动线路（另一声道同，电源见《电子报》2007年第29期《直耦式OCL电下管耳放》一文）。V1工作于共阴状态。为了改善共阴放大电路的频率特征，R2引入了足最的本级电流负反馈。V2工作于频率特性优良的共栅状态。V1、V2串接交联。为了获得良好的阻抗匹配，在V2后面捅入出V3构成的阴极跟随器。C5、R8、R9引入并联电压负反馈，控制电路的闭环增益和减小整个电路的失真。当V1、V2的开环增益足够大时，该电路的闭环电压放大倍数可按R8／R9计算（忽略前级输出阻抗的影响）（当R8=200kΩ时，该线路可作为一个20dB前级：当R8=680kΩ时，则为一个30dB电压驱动器。可直接推动OdB无电压增益的甲类场效应管功率级，组合成胆石功放。功率级的具体的线路可参考《电子报》音响文章，此处从略。当R8=680kΩ时，实测该电路的反馈量（包括阴极跟随器的插入耗损），仅-4dB，相当浅（若觉得本电路开环增益过低，在保持R2直流电阻依然为1kΩ的情况下。可将该电阻用两个串接电阻代替。在其中一个电阻上并接交流旁路电容，减小共阴电路的本级负反馈，提高整个电路的开环增益）。如果后级OdB甲类场效应管功率放大级选择无大环路负反馈组态。则更有利于减小整个放大器的PIM、IIM和TlM失真）。

　　V1、V2选用中μ高频电压放大管6N3，工作电流为3mA，兼顾音色和输入动态。V3选用6N1，电流5mA，输出阻抗220Ω（电路的工作状态已由设计设定，无须调试）。C1、C2栅极落地电容会突出电容的染色效应，宜重视其品瓶。其他元件数值见电路图。

　　用“共阴——栅地级联电路”驱动的放大器（胆石机）除了能演绎音乐威猛够劲的大动态外。最值得称道当属细腻、品莹剔透的高音。其间又不乏电子管特有的风韵。值得音响爱好者一试。
