飞利浦20GX8552/57R彩电，其微处理器采用PCA84C844/221；小信号处理电路采用TDA8361；开关电源采用TDA4605。该机微处理器设有专用保护检测端口，具有行输出过流和过压保护功能。当发生行输出过流和过压保护时，微处理器执行待机保护措施。

　　保护电路原理
    1.待机控制电路

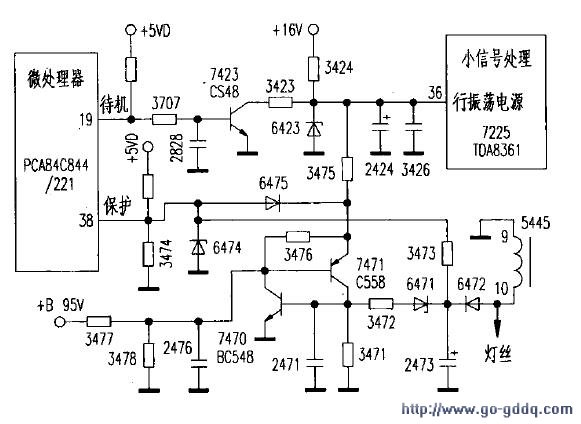

    该机采用控制行振荡电源的待机控制方式，其待机控制电路和保护电路如附图所示。小信号处理电路TDA8361的（36）脚为行振荡电路的电源，开关电源输出的16V电压，经电阻3424降压，稳压管6423稳压后，产生8V电压，作为行振荡电路电源。微处理器PCA84C844/221的⑩脚和外围的三极管7423组成待机控制电路。开机时微处理器⑩脚为低电平，三极管7423截止，对TDA8361的（36）脚电压不产生影响，行扫描电路正常工作；待机时，微处理器⑩脚变为高电平，三极管7423饱和导通，将TDA8361的（36）脚电压对地短路，行振荡电路失去供电，停止工作，进入待机状态。

　　2.保护电路
     该机徽处理器的（38）脚是专用保护检测引脚，外接行输出过流和行输出过压保护检测电路。

　　该脚的电压通过上拉电阻提供，正常时为高电平（3V以上），微处理器处于正常的开机控制状态；当行输出电路发生过压、过流故障时，故障检测电路将（38）脚的电压拉低（0.5V以下），微处理器据此判断被检测的电路发生故障，采取保护措施，从⑩脚发出高电平待机控制电压，进入待机保护状态。同时面板上的指示灯由开机时的熄灭状态，转为2次/秒的闪烁状态，提示该机进入保护状态。

　　（1）模拟可控硅保护电路。微处理器（38）脚外部的PNP三极管7471和NPN三极管7470组成模拟可控硅电路。从三极管7471的基极输入低电平或三极管7470的基极输入高电平，均会触发模拟可控硅电路，通过二极管D6475将微处理器的（38）脚电压拉低，达到保护的目的。由于模拟可控硅电路一旦启动，具有自保持导通的作用，要退出保护状态，必须切断电源数秒钟后，方能再次开机。

　　（2）行输出过流保护电路。由分压电路3477、3478和模拟可控硅电路7471、7470组成。行输出电路正常时，+B电压经3477、3478分压后产生的8.8V左右电压加到7471的基极，高于发射极的8V电压，发射结反偏，模拟可控硅电路截止，二极管6475截止，对微处理器的（38）脚电压不产生影响，电视机正常工作；当行输出电路发生短路故障时，必然引起+B电压的降低，经3477、3478分压后产生的电压低于7471发射极8V电压，发射结获正向偏置电压，模拟可控硅电路触发导通，通过二极管6475将微处理器的（38）脚电压拉低，微处理器进入待机保护状态。

　　（3）行输出过压保护电路。由灯丝电压整流滤波电路6472、2473和27V稳压管6471及其分压电路3472、3471组成。行输出电压正常时，灯丝电压也正常，该电压经6472、2473整流滤波后产生的直流电压约为22V，低于6471的稳压值27V，6471截止，不向模拟可控硅电路输入触发电压，电视机正常工作；当因开关电源输出电压升高、行逆程电容开路等原因造成行输出脉冲电压升高时，灯丝电压也随之升高，升高后的灯丝电压经6472、2473整流滤波后产生的直流电压高于6471的稳压值27V时，6471击穿导通，通过分压电路3472、3471向模拟可控硅电路7470送入高电平触发电压，模拟可控硅电路触发导通，通过二极管6475将微处理器的（38）脚电压拉低，微处理器进入待机保护状态。
