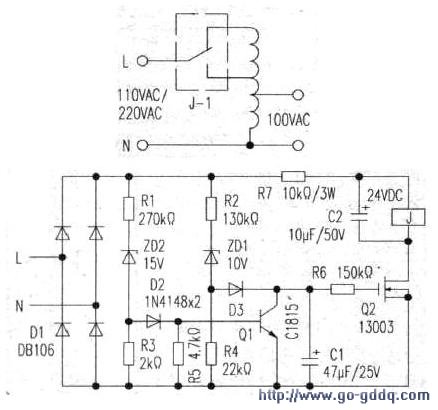

一台美国产T1-200电源无输出。其铭牌所标参数如下：输入110V～130VAC时输出100VAC/300W:输入220V～240VAC时输出100VAC/200W。拆开外壳，为便于维修测绘电路如上图、下图所示。

　　主电路是一个多抽头自耦变压器。根据输入电压不同，通过继电器J的触点J-1转换，控制变压器输入端的抽头位置，电压为220V时，继电器不动作常闭接通；电压为110V时，继电器动作常开接通，从而控制变压器变比达到输出电压为100V的目的。

　　控制电路就是根据输入电压的不同来控制继电器动作与否，原理图如图2。输入电源经D1全波整流后的脉动直流电压分三路供给后级电路：一路经R7限流降压后为Q2提供漏极电源，继电器为Q2的负载：一路经R2、ZD1、R4、D3、C1为Q1提供集电极电压，当Q1处于截止状态时通过R6为Q2提供栅极偏压：另一路经R1、ZD2、R3、D2、R5分压为Q1提供基极电压。

　　输入端电压较低时ZD2不能导通，Q1基极无偏置电压而截止，Q2延迟（由于C1的电压不能突变）导通后继电器得电吸合。当输入端电压较高时ZD2击穿导通，Q1基极电压升高，驱动Q1导通，Q2截止，继电器释放，使主电路转换输出。

　　具体为：当输入电压为220VAC时，脉动直流电压为220x0.9=198V。R3上端电压约为1.35V，能使D2正偏导通驱动Q1导通，从而D3正端电位被钳位到0.6V，D3截止、Q2截止，继电器不吸合。

　　当输入电压为110VAC时，脉动直流电压为110×0.9=99V。R3上端电压约为0.62V。该电压不能使D2正偏导通，故不能驱动Q1，Q1截止，Q1集电极电压约为12.9V，该电压经限流电阻R6为Q2提供栅极电压，Q2导通，继电器吸合。

　　经检查，24V继电器已有明显打火痕迹，后确认为继电器和自耦变压器坏，重绕变压器、更换继电器后修复。
