康佳LC-TM2018液晶彩电电路原理分析
来源:本站整理  作者:佚名  2010-08-28 09:39:42



  康佳LC-TM2018液晶电视是多媒体开发中心于2004年推出的新款平板电视,它是继LC-TM2008、LC-TM3008之后,选用ICE3DS01G-D(稳压电源IC)、PW1306(数字处理IC)等新型元器件开发而成的。

  一、电路组成

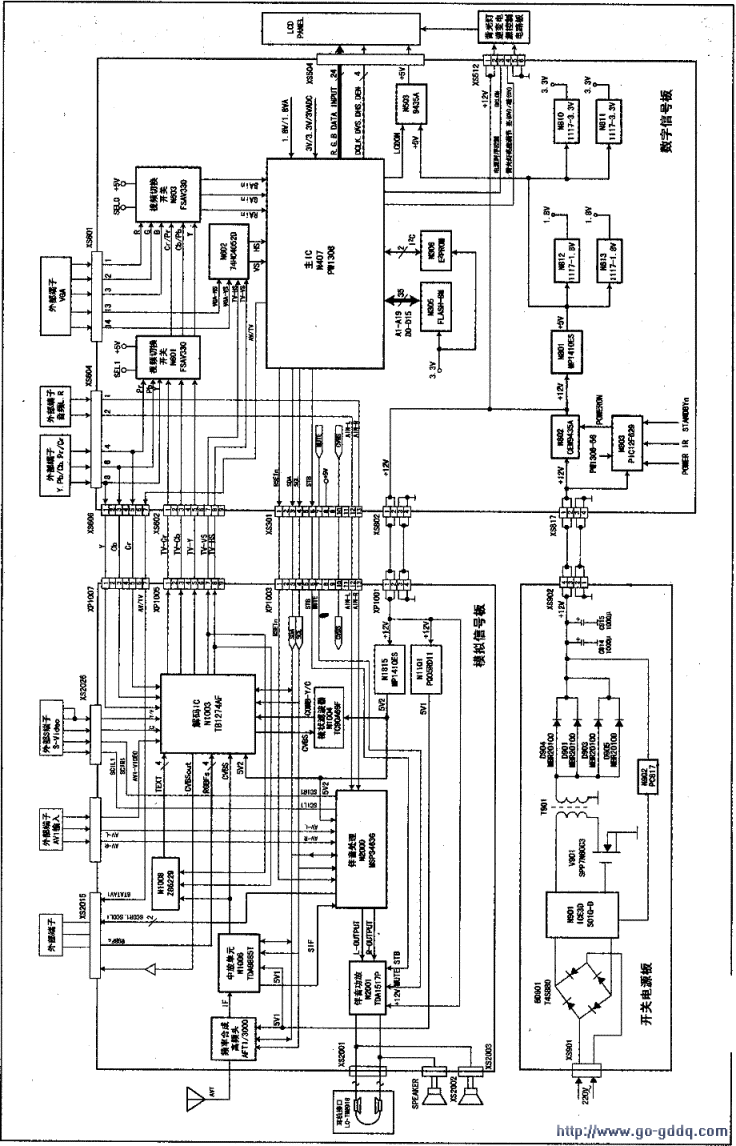

    康佳LC-TM2018液晶电视的整机电路,由模拟信号、图像信号数字处理、开关稳压电源及背光灯逆变电源等四块电路板组成。其方框图如下图所示。其中,模拟信号处理板包含高频电视信号接收电路(AFT1/3000频率合成高频调谐器)、中频信号处理电路(TDA9885T多制式中频信号处理集成电路)、视频信号解码电路(TB1274AF多制式亮度/色度/同步信号处理集成电路)、视频梳状滤波电路(TC90A69F数字梳状滤波器)、数字音频信号处理电路(MSP3463G多制式数字音频处理器)、音频功放输出(TDA1517P音频功率放大器)等电路;图像信号数字处理电路板包含视频信号选通电路(P15V330)、同步信号选通电路(74HC4052D)、图像信号数字处理及控制电路(PW1306)、数字电路板电源控制电路(PIC12F629、CEM9435A)以及按键、遥控信号输入等电路:开关稳压电源电路板,输入220V交流电压,经BD901桥式整流,再经N901、T901和V901、N902、D901及D903~D905等元件组成开关稳压电源,输出+12V直流稳压电源,核心元件为脉宽调整集成电路IcE3DS01G-D:背光灯逆变电源电路板的作用是为液晶屏的背光灯提供所需的电压,一般为600~700V之间,为恒流输出,虽然电压较高,但是电流较小,每个灯管的电流约为6~7mA,根据所配的屏不同,具体电压电流也是有一定差异。

  LC-TM2018液晶电视主要元器件功能一览表见表1。

序号 位号 型号 功能 应用电路
1 N1000 AFT1/3000 频率合成高频调谐器 模拟信号板
2 Z2001 K6274D 图象声表面波滤波器 模拟信号板
3 Z2002 K9450M 伴音声表面波滤波器 模拟信号板
4 N1006 TDA9885/6 中频锁相环解调器 模拟信号板
5 N1003 TB1274AF 多制式视频处理器 模拟信号板
6 N1004 TC90A69F 数字梳状滤波器 模拟信号板
7 N2000 MSP3463G 数字音频处理器 模拟信号板
8 N2001 TDA1517A 2×6W音频功率放大器 模拟信号板
9 N1815 MP1410 12V/5V降压稳压器 模拟信号板
10 N1101 PQ05RD11  +5V可控(四端)稳压器 模拟信号板
11 N407 PW1306 图象缩放数字微控制器 数字信号板
12 N601,N603 PI5V330 四组双路视频切换开关 数字信号板
13 N602 74HC4052D 二组四路视频切换开关 数字信号板
14 N305 AN29LV800BF90 程序代码存储器 数字信号板
15 N306 24C16 数字存储器 数字信号板
16 N508 74LVC541A 数据接口扩展电路 数字信号板
17 N509 74LV273A 数据接口扩展电路 数字信号板
18 N801 MP1410ES 12V/5V降压稳压器 数字信号板
19 N802,N503 CEM9435A 低压电源输出控制开关 数字信号板
20 N803 PIC12F629 低压电源输出控制CPU 数字信号板
21 N810,N811 LM-1117-3.3V 3.3V(四端)受控稳压器 数字信号板
22 N812,N813 LM-1117-1.8V 1.8V(四端)受控稳压器 数字信号板
23 N901 ICE3DS01G-D 开关电源脉宽控制器 开关电源板
24 N902 PC817 光电耦合器 开关电源板
25 N901 SPP7N60C3 SPA07N60C3 开关电源输出管 开关电源板



[1] [2] [3] [4] [5] [6]  下一页
