当前，电力作为一种清洁、方便的二次能源，供求的矛盾日趋紧张，许多地方都采取了拉电、限电的措施。为此一种被称为“照明节电器”的产品逐渐被广大的用户所认识和接受，为节约能源和降低日趋高涨的电费支出起到了一定的积极作用。

　　一、照明节电器的构成与工作原理

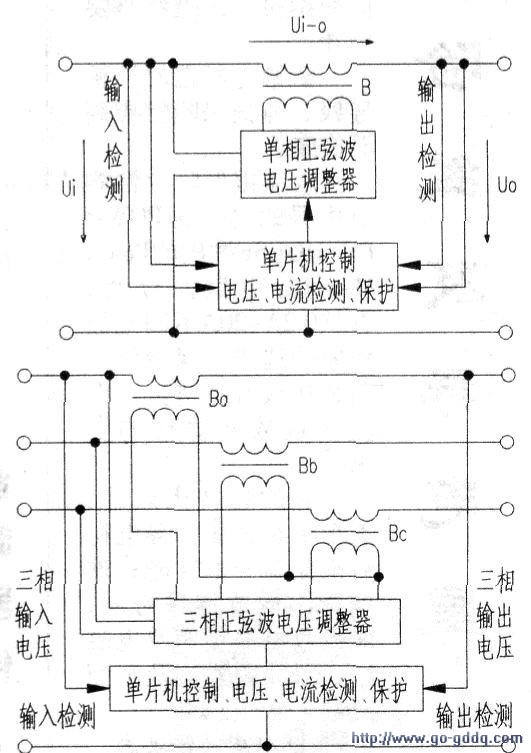

     单相，三相照明节电器的构成及工作原理框图如上图、下图所示：

　　1.电压调整主回路
   由原理框上图可见，电压补偿变压器B的二次电压（Ui—o）线圈是串联在主回路中的。有关系式：Ui=Ui-o+Uo成立，当改变Ui—o的大小和方向时，就可以调整Uo的大小。

　　理论上只要改变Ui—o的大小和方向，就能使输出电压Uo的值高于或者低丁：输人电压Ui。由于在照明节电器的技术应用中，输出电压Uo的值是低于输入电压Ui的（降压型输出），按照图中的接线和相位关系可见，Ui-o的值只要作大小的改变即可（Uo=Ui-Ui-o）。通过改变电压补偿变压嚣B的一次电压（由正弦波电压调整器提供），就能达到一开始全压启动照明灯具，经过一定时间（约15分钟）延时后。输出电压Uo缓慢地由输入电压Ui下降到一定值（在控制软件中设定）后进入到节能运行的模式。

　　2.单片机控制、保护回路
    单片机控制部分主要是将节电器运行所需要的各种参数。诸如启动、延时、输入输出Io、Uo、Po等的数值进行在线实时监测和控制正弦波电压调整器的调整工作。

　　保护回路的作用是将检测到的启动、延时、输入输出Io、Uo、Po等的数值与事先的设定值进行比较，分析，一旦出现工作异常就发出事故告警信号，并将旁路开关自动（备选）投入，照明节电器退出运行以便于检修。
