大型八路有线抢答器带十余米长的九条多芯线缆，既不美观，又不方便，且故障部位多发生在多芯线缆上。为此，笔者在原有抢答器的基础上，设计了本文介绍的单片机八路无线抢答器。

　　一、软件设计

    抢答器中的单片机实质上是一个过程控制器，其程序框图如图2所示。抢答器通电后，主机上电复位完成初始化。当主持人发出“开始”口令，主机操作员按下启动按钮AN2后，单片机一边等待抢答中断信号，一边进行抢答计时。程序将抢答限时时间分为十段，用一位七段LED数码管以倒计时的方式显示出来。如果抢答限时到而无抢答中断信号，则单片机发出抢答限时到的声响信号，返回初始状态，等待下一个题目。如果在抢答时限内，单片机收到从P3.2口输入的抢答中断信号，则程序控制数码管显示抢答组号，同时发出抢答声响信号，启动答题限时定时器T0。答题限时时间同样分为十段，用数码管以倒计时的方式显示出来。如果抢答者提前回答完毕，主机操作员将“回答完毕”标志开关K1置为“1”，程序查询到该信号后转向计分程序，等待主持人评分；如果答题限时时间到仍未收到回答完毕信号，则主机发出限时时间到声响信号，并转向计分程序，等待主持人评分。计分程序设置了七个计分等级，即不计分、计±10分、计±20分、计±30分。七个计分等级对应加/减标志开关K2的“0”、“1”及计分编码开关K3、K4的“00”、“01”、“10”、“11”七种状态。如果主持人评为“不计分”，则操作员将计分编码开关K3、K4置于“00”，程序结束中断服务，返回初始状态。如果主持人评为“加10分”，则操作员将计分编码开关K3、K4置于“01”，加/减标志开关K2置于“1”位。程序查表获得加分编码后，向该抢答组发出加分指令后，结束中断服务，返回初始状态。

　　二、硬件设计

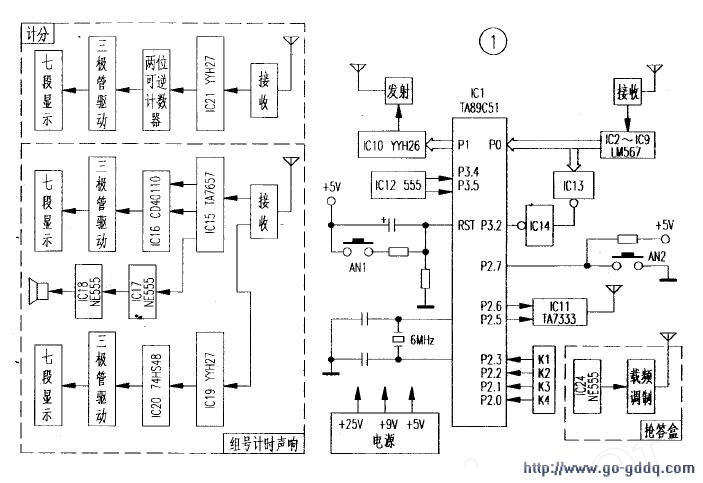

    抢答器的硬件电路分主机、组号计时声响、计分、电源器部分。系统框图如图1所示。

　　1.主机电路

    主机电路由AT89C51、编/解码芯片及接收、发射电路构成。

　　主机的任务是无线接收八路抢答信号，并识别最先按下抢答按钮组的组号，向“组号计时声响”单元发出声响和显示抢答组号指令，对抢答和答题进行抢答限时和答题限时，根据主持人的口令对抢答组进行计分和显示。

    单片机的P0口作八路抢答信号的输入口，1kHz、2kHz??8kHz八个音频信号分别对应1～8个抢答组的信号。P0口外接八片音频解码电路LM567（IC2～IC9）。当某组先按下抢答按钮AN3时，对应的音频振荡器启动，通过发射电路向主机发出抢答信号。主机通过超再生接收电路收到此信号后，对应于该频率的音频解码器LM567输出低电平。此路信号送P0口进行组号识别，通过8输入与非门IC13、反相器IC14向单片机发出INT0中断请求信号。

   　　单片机的P1口为输出口，外接编码电路YYH26（IC10）。单片机对YYH26共有十一个编码操作，八个为组号显示编码，二个为加、减分编码，一个为组号复位编码。

　　编码指令通过发射电路发射出去，组号显示指令和组号复位指令由“组号计时声响”单元接收，进行八个抢答组号的显示和复位操作；加、减分编码指令信号由八个抢答组的“计分”单元接收，进行加、减计分显示操作。

　　单片机的P2口设置成位控方式。P2.0～P2.3外接K1～K4四只单刀双掷开关作程序的控制标志，P2.5、P2.6外接三通道编码器TA7333P（IC11）,该编码器有四种操作状态：即当P2.5、P2.6分别为“00”、“01”、“10”、“11”时，通过发射和“组号计时声响”单元的接收电路，分别在“组号计时声响”单元产生倒计时电路减1、时间到声响、倒计时电路复位、编码器TA7333P复位等操作。P2.7外接按钮AN2,作抢答开始的启动控制。

　　单片机的P3.2作抢答中断信号输入口，P3.4、P3.5外接由NE555（IC12）时基电路组成的50Hz振荡器，作系统的定时和限时时基信号。定时/计数器T0、T1设置为计数、方式0,T0作抢答限时和答题限时定时器，T1作动作指令和声响指令1s延时。
