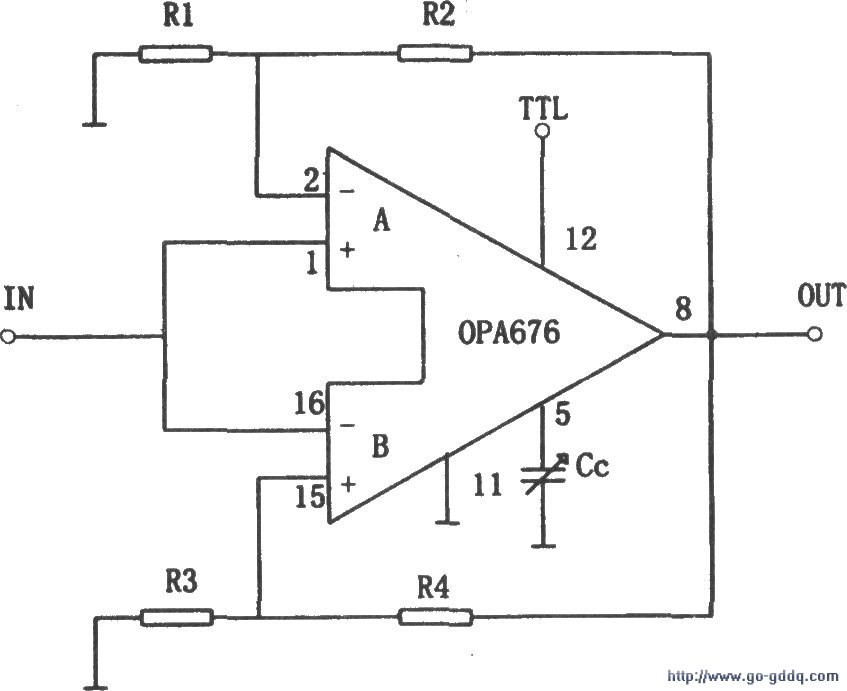

如图所示为增益可编程放大电路。该电路主要由OPA676集成芯片组成，其中OPA676内部包含有两路放大电路，分别记为A通道和B通道(见图中的A和B)，这两个通道处于畅通或截止状态是由引脚12(称为TTL端)的电平的高低来控制：当加在TTL端的电压为高电平时，A通道(电路上部分)工作，B通道(电路下部分)截止；反之，当TTL端为低电平时，A通道截止，B通道工作。A通道的电压放大倍数为AVA=1 R4／R3，B通道的电压放大倍数为AVB=1 R4／R3，故只要选择不同的R1、R2或R3、R4，A、B通道就可具有不同的增益，通过加于A、B选通端TTL(引脚12)电平的高低即可方便地实现增益编程控制。

R1(R3)、R2(R4)、CC与增益选配表:
