如图所示为OPA606构成的宽带差动输入／差动输出放大器。当输入／输出信号都不允许接地且需要有较宽的通频带时，可采用图示的宽带差动输入／差动输出放大电路。由图可知，该电路采用了两片宽带场效应管输入型运算放大器OPA606。该器件采用了介质隔离工艺，因此这种运放称为Difet运放。该器件具有很高的输入阻抗和极低的输入偏置电流，此外，OPA606运放电路采用了激光调阻技术，因而OPA606具有失调电压很小和噪声很低的优点，其失调电压一般小于500μV，其典型值仅为l00μV(OPA606LM)，因而在许多应用场合不需要外加调零电路，在要求高精度的应用场合下，需要调零电路时，可在运放的引脚1、5之间接l0kΩ～1MΩ的调零电位器，调零电位器的滑动臂接正电源端(引脚7)，一般情况下调零电位器的阻值可选为100kΩ。

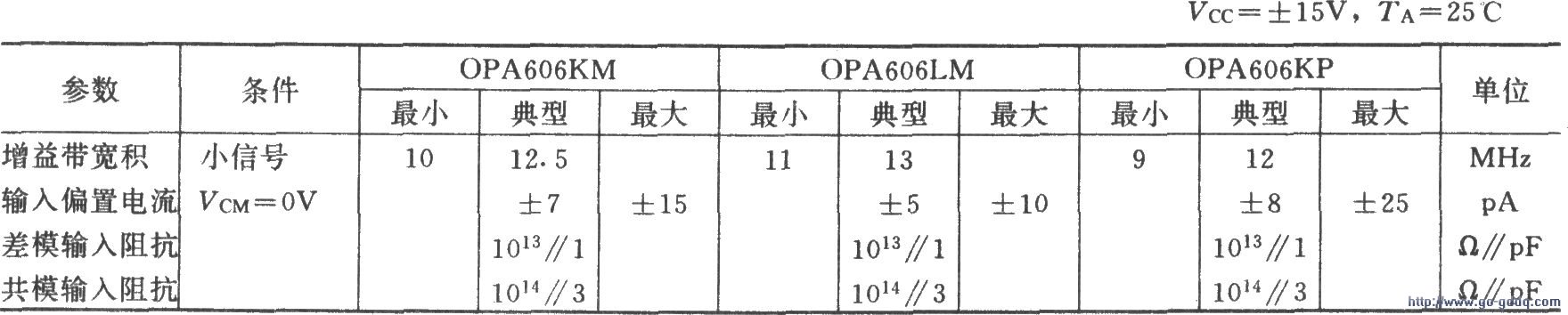

OPA606集成芯片的主要参数:
