2．识读发射电路的基本方法

　　（1）发射调制电路

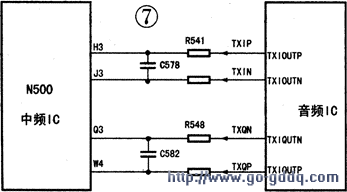

     在图7中，发射基带信号经常用TXl/Q来表示，一般有路：TXIN、TXIP、TXQN、TXQP。它们或来自CPU，或来自逻辑电路音频模块，去向都是发射调制器，该发射调制器一般都集成在频模块内。因此，沿着TX/Q信号线，也可以找到中频模块。发基带信号在不同的手机电路图中还有不同的表示方法，例如，托罗拉手机常用“BDX”、“BCLKX”来表示，它们是数字发射基信号；三星手机常用“QINB”、“QIN”、“IINB”、“IIN”来表示它们是模拟发射基带信号。

　　（2）发射压控振荡器（~fXVCO）

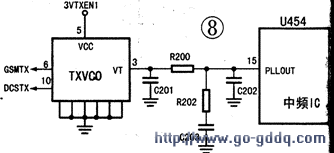

    在图8中，TXVCO电路是发射电路中韵锁相环上变频电的一部分，它大多数都是以集成模块的形式出现，且它的控制号（误差电压信号）都来自中频模块。因此，我们可以通过在频模块的脚位图中查找一些代表控制信号的专用符号，再沿。

　　信号线来识读TXVCO。例如：摩托罗拉手机经常出现“CP-TX”

　　三星手机经常出现“PLLOUT”等，它们都代表TXVCO控制信号意思。对于少数由分立元件组成的TXVCO电路，我们仍可以甩找变容二极管符号的方法来判别。

　　（3）发射前置放大器

    TXVCO振荡器的输出信号就是手机的发射载波信号，常用“TX”表示。它的下一级电路应该是发射前置放大器，一般由三极管等分立元件构成，但也有很多手机将本级电路省略。从TXVCO电路的输出脚出发，经过滤波器或电容等元件就可以找到前置放大器。

　　（4）发射功率放大器

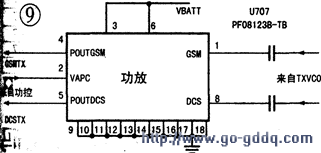

    如图9所示，发射功率放大器是任何手机中的发射电路的重要组成部分，它一般都是集成模块，且大多数都为通用器件，其型号以“PF”系列居多。我们通常可以通过型号或其引脚上的符号来识读，引脚中经常会出现“IN”及“OUT”的字样，前者代表功放的输入脚，也就是发射载波信号的输入脚，它或来自TXVCO电路，或来自发射前置放大器；后者代表功放的输出脚，它或经过发射滤波器、或经过耦合器等去天线开关。在功放电路图中，还经常会出现“PA”、“PAC”、“VAPC”、“VPCTL”等标注，除第一个代表功率放大以外，其余几个都代表功率控制的意思，它们也都是很重要的提示。

　　（5）发射功率控制电路

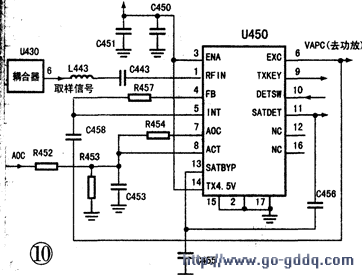

    有一部分手机的发射功率控制电路是由单独的集成模块及外围电路构成；另一部分的手机功率控制电路则是复合在其他模块中的。例如：摩托罗拉、三星手机的功控电路都由单独的模块构成；诺基亚手机的功控电路复合在中频模块内，爱立信手机的功控电路复合在电源模块内。大多数手机的功放输出信号在经过发射定向耦合器或微带耦合器后都要分成二路：一路送到天线开关，另一路作为功率取样信号送到功率控制器。因此，我们可以根据这个规律去查找功率控制器，也就是沿着耦合器的取样输出脚的信号线路找到功率控制电路，如图10所示。另外，功控电路图中也会经常出现“BUFF”、“PAC”、“TX-KEY”、“VAPC”、“PARAMP”、“AOC”、“TXPOWER”等字样，都代表发射功率控制或功率等级指令的意思，这些符号也能帮助我们去识读功控电路。
