美的MB-YCB系列电饭煲，由电脑进行模糊逻辑控制，能按设定的工作模式，控制加热时间和加热功率。

　　该系列有三种型号（MB-YCB30B/40B/50B），控制电路完全相同。由于生产厂不提供电路图，为方便维修，按实测绘出电路圈，并剖析其工作原理。

　　电路原理

    整机电路由电源板和MCU板构成，二块电路板通过电缆连按，分别固定在饭煲底部和侧面上。控制电路由电源电路、测温电路、加热执行电路、MCU（微处理器）组成。

　　1.电源电路：见上图，市电经T1降压，D1～D4整流，再经U1（7805）稳压，输出+5V工作电源。其中Ft是热熔断器、ZNR是压敏电阻，起保护作用。

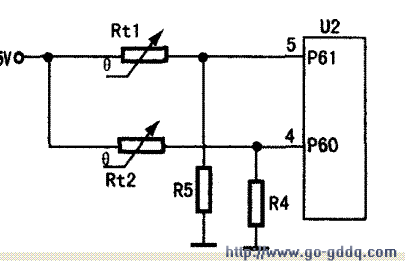

　　2.测温电路：见右图，其作用是测量锅内温度变化，并转换成电压的变化，送至MCU。Rtl和Rt2是负温度系数热敏电阻，用做温度传感器。Rtl固定在锅底部，Rt2固定锅盖上。Rt的一端接入+5V电压，当锅内温度升高时，Rt阻值将变小，送入MCU的④脚P60和⑤脚P61的电压就增高。反之，Rt值变大，电压降低。

　　3.加热执行电路：见上图，其作用是接受MCU指令，接通或切断电热盘电源，控制加热时间。当需要加热时，MCU（26）脚输出高电平，Q1导通，继电器K吸合，接通电热盘电源，电热盘加热。反之，MCU输出低电平，Ql截止，K释放，电热盘停止加热。

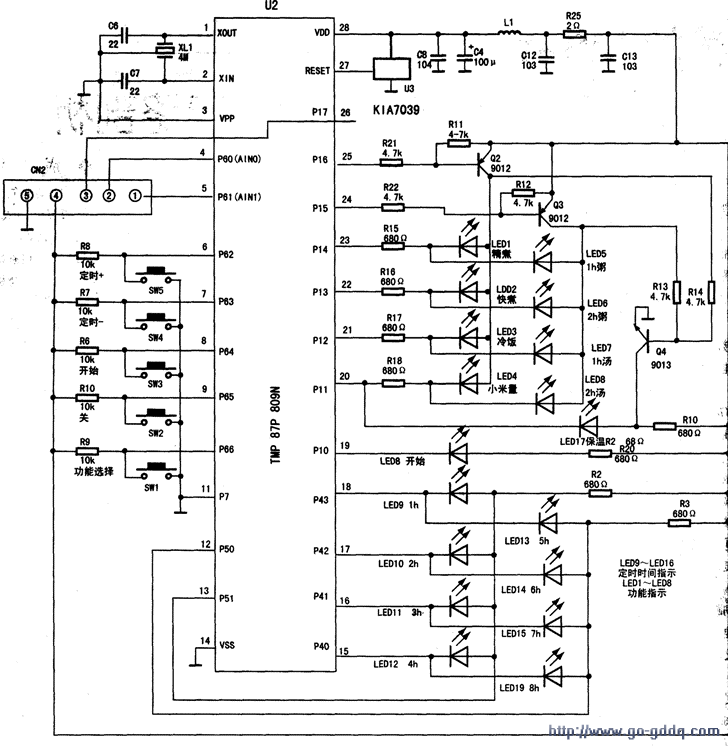

　　4.MCU电路：见下图，其作用是数据采集和处理、输出控制信号、显示工作状态。U2（TMP87P809N）是MCU 8位单片机，内含256Byte（字节）ROM，8K Byte ROM，4路8位A/D转换器，22个I/0接口，2个16位多功能定时器。U3（KIA7309）是电压检测及低电平复位芯片，外形像一只塑封三极管。u3接在u2的⑤脚复位端，接通电源时，U3输出端输出约0.4V低电平，使U2复位。U2①②脚外接4M陶瓷谐振器，与u2内电路共同构成时钟振荡器。

　　接通电源时U2复位，（23）脚输出低电平，LEDl亮（精煮指示），（19）脚交替输出高低电平，LED8闪亮（开始指示），进入待机状态。此时MCU可接受功能选择键（SWl）或定时选择键（SW4或SW5）的输入信号，并输出对应的显示信号。当按动开始键（SW3）时，MCU不断检测锅内温度，控制加热时间，直至结束。
