一、射频电路

    射频电路射频电路主要由接收电路、发射电路、频率合成电路三部分构成。

　　1.识读接收电路的基本方法

    （1）天线电路

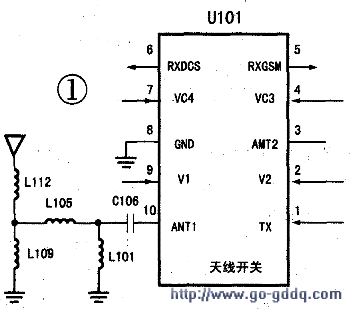

    在识读接收电路时，我们一般都从天线电路开始查找。在手机电路图中，注意查找有英文缩写“ANT”或天线的图形符号“∨”的位置，就很容易找到天线电路，顺着天线的线路走向，经过若干电感、电容等元件，可找到天线开关模块，有些品牌手机则将其称为双工滤波器（见图1）。

　　（2）高频接收电路（ 低噪声放大器）

    在天线开关模块的脚位符号中，一般经常有类似“RXGSM”及“RXDCS”的字样。“RX”代表接收，“GSM”代表900MHz频段，“DCS”代表1800~Iz频段，因此，“RXGSM”代表900MHz接收载波，“RXDCS”代表18001~-Iz接收载波。从“RXGSM”脚出发，经过GSM频段带通滤波器，可以很快找到GSM频段的高频接收电路：

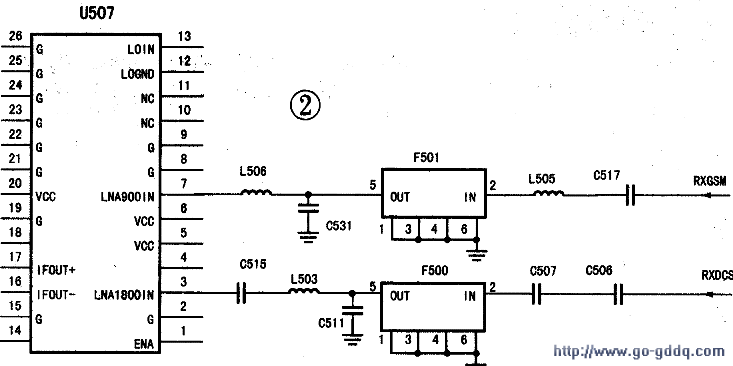

　　从“RXDCS”脚出发，经过DCS频段带通滤波器，可以找到DCS频段的高频接收电路。滤波器的图形符号很容易识别，且文字符号多用“FL”或“F”来表示。有些手机的高频接收电路是由三极等分立元件构成的，而很多手机的高频接收电路则集成在芯中（见图2）。

　　手机中的高频接收电路一般都采用低噪声放大电路形式因此在高频接收电路图中，经常会出现LNA的英文缩写，其含是低噪声放大器，由此也可帮助我们在整机电路图中查找本路。另外，英文IN代表输入，OUT代表输出，它们也经常与LNA、GSM、DCS等合并书写，以代表不同信号的走向。

　　（3）混频电路

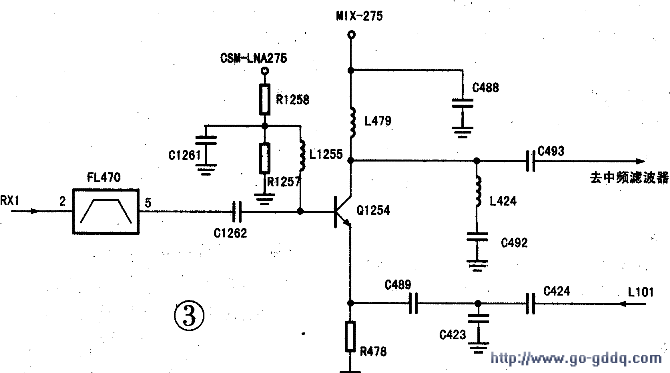

    高频接收电路的输出信号会经过带通滤波器加到下一级的混频器（见图3），在混频级电路中，会经常出现MIX的符号，也是英文缩写，代表“混合”的意思。在实际混频电路图中，会经常出现类似“MIX-275”等字样，表示混频器的供电电压为2.75V：

　　其他符号，比如类似“MIXIN”、“MIXOUT”等字样代表混频器的输入或输出信号。图形符号多用“θ”代表混频级。早期的手机基本都采用二次混频接收电路，包含两级混频电路，而近期的手机则有很多采用一次混频接收电路方式，混频电路集成在中频IC模块内，使电路大为简化，但它们的查找方式是相同的。

　　（4）中频放大电路

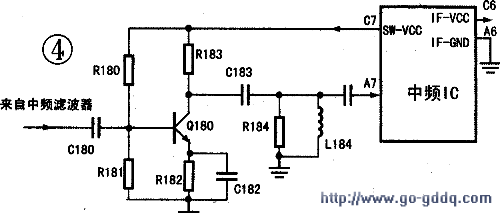

   混频电路的下一级为中频放大电路（见图4），在电路图中会经常出现“IF”等字样，它代表“中频”的意思。因此，我们可以从混频器的输出脚出发，去查找中放电路，并可根据该部分电路图中所出现的“IF”字样加以确认。摩托罗拉手机的中放电路一般都采用三极管等分立元件组成的共发射极放大电路，它的集电极都有“SW-VCC”的标注，它是中放电路的供电端，来自中频模块，其它GSM手机的中放电路一般都集成在中频模块内。

　　（5）接收解调电路

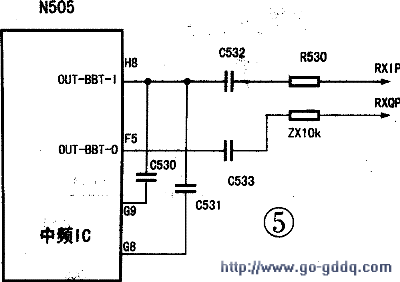

    从中放电路的输出端出发，可以找到中频模块（大多数手机的中放电路已集成在此模块内，本步骤可省略）。在该模块内，一般都包含了手机的接收解调电路部分，经常出现的字样有：Rx-I/Q、RXIP/RXOP、BDR/BFSR/BCLKR、IOUT/QOUT/IOUTB/QOUTB等，都表示接收基带信号，我们可以根据这些标注来找到接收解调电路的基带信号输出脚（见图5）。

　　（6）频率合成电路

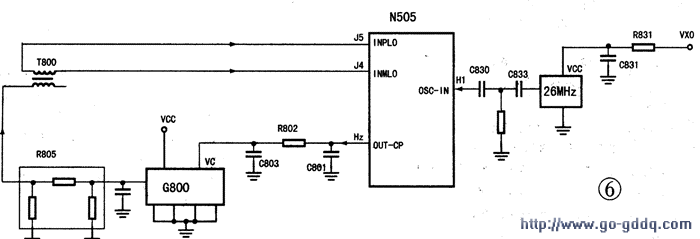

    频率合成电路部分包括一、二本振频率合成电路（见图6），它们都是由锁相环频率合成器构成的，一般包括锁相环变频器、低通滤波器、压控振荡器（VCO）、和基准频率振荡器等。其中：锁相环变频器集成了鉴相器及数字分频器等，在目前的手机电路中，该变频器都已复合在中频模块内。压控振荡器包括一、二本振压控二部分，对于一次混频接收方式的手机，则只有一个本振压控振荡器。基准频率振荡器一般都是13MHz或26MHz压控振荡器，低通滤波器则由一些阻容电路构成。对频率合成电路的识读，我们可归纳出以下几点规律：

　　（a）凡带有“13”或“26”字样的图形符号都是13MHz（或26Mliz）基准频率振荡器，部分手机则采用13MHz（26MHz）晶体与中频模块的局部电路共同构成基准振荡器。它们的校准信号经常用“AFC”表示。

　　（b）凡出现变容二极管符号的电路必定是压控振荡器，从该二极管出发，通过电阻等可以在中频模块的脚位图中找到VCO的控制信号（误差电压）输出脚。

　　（c）Vc0控制信号的输出脚通常都用CP或PD表示，它也可以帮助我们在中频模块脚位图中去查找VCO的控制信号输出脚。很多手机的一本振VCO电路都是一个集成模块，我们可以通过查找CP或PD信号线的走向来找到一本振VCO模块。

　　（d）在很多手机电路中，经常用“LO”表示本振电路或本振j信号，L01表示一本振、L02表示二本振。很明显，如果发现“LO1-CP”的字样，则代表是一本振‘VCO的控制脚、“L02-CP”的字样，则代表是二本振VCO的控制脚。另外，很多手机电路图中也有用“UHFVCO”表示一本振VCO，“VHFVCO”表示二本振VCO。

　　（e）  手机的频率合成电路图中，经常会出现类似SYNDAT、SYNCLK、SYNEN等标识，分别代表频率合成数据、频率合成时钟、频率合成启动，它们也是我们查找频率合成电路的很有力的提示。
