行推动级的作用是给行输出级提供一个足够大的开关信号。它是脉冲放大电路，可以防止对行输出级、行振荡电路的工作产生影响。行推动电路必须保证行输出级的激励正常，激励不足会造成行扫描电流幅度减小，逆程幅度降低，逆程脉冲前沿上升缓慢，如右图所示。如果用示波器检测是否存在激励不足情况，则准确迅速。

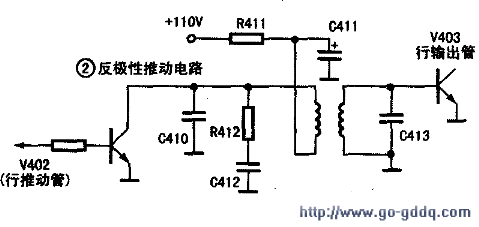

　　如下图所示，行推动电路中设计了集电极限流电阻R411，此电阻的作用是调节激励功率的大小。减小此电阻，则激励功率增加。但过激励会引起行管截止损耗增加。另外由于限流电阻R411的作用，会引起行推动电路供电不足，所以又设计了滤波电容C411。C411容量减小会引起欠激励。

　　欠激励会引起行输出管导通损耗增加。R411、C411都是易损件，检修行扫描电路故障时，需充分注意。

　　行推动电路的激励方式有两种：
    一是反极性激励，即行推动管和行输出管工作状态相反，行推动管导通时，行输出管截止。

　　二是同极性激励，即行推动管和行输出管工作状态相同，行推动管导通时行输出管也导通。两种激励方式仅是推动变压器初级、次级绕组电感量和相位不同。如果遇到需更换行推动变压器的情况，一定要注意行推动变压器线圈的极性，否则会产生激励不正常情况，使故障扩大，此情况在日常维修中常见。如果代换的行推动变压器初、次级绕组相位不正确，只需对调初级绕组（或次级绕组）的两个引出线头即可。

　　在行推动管集电极，设计有“振荡阻尼”电路，一般为一只数百皮法的电容或者一只电阻和一只电容串联后接地。如下图中的C410、C412、R412。其工作原理是在行推动管截止时，去阻尼行推动变压器初级线圈和自身分布电容产生的高频振荡。产生高频振荡的过程是行推动管导通时，在行推动变压器初级线圈中存储有磁能，行推动管截止后，此磁能转换为电能，向线圈的分布电容充电。充电结束后，分布电容的充电电压再向线圈放电。阻尼的原理是把电能通过阻尼电容对地泄放，使振荡不能产生或振荡频率降低。此电容不可过小或失效，否则产生的高频振荡对行输出管的工作不利。《家电维修》2005年第4期7页“探索频道”文章说“西湖C5416彩电中阻尼电容容量变小后，引起遥控关机时屏幕上仍有水平暗线，就是此高频振荡使行输出管在遥控关机后仍处于工作状态所致。关于加速极电压升高的原因，是因为遥控关机后，行输出变压器负载特别轻而引起。行扫描电路中阻尼这种高频振荡的元件还有行输出管基极对地电容C413，在负载为电感元件的放大电路或开关电路中，都必须设计阻尼电路（也称旁路电容）。行输出变压器要利用这种振荡形成行偏转线圈的负电流扫描，不能设计旁路电容，但是设计了阻尼二极管电路，它们的工作原理相同，只是阻尼的时刻有差别，阻尼二极管是在此振荡半个周期后阻尼振荡。
