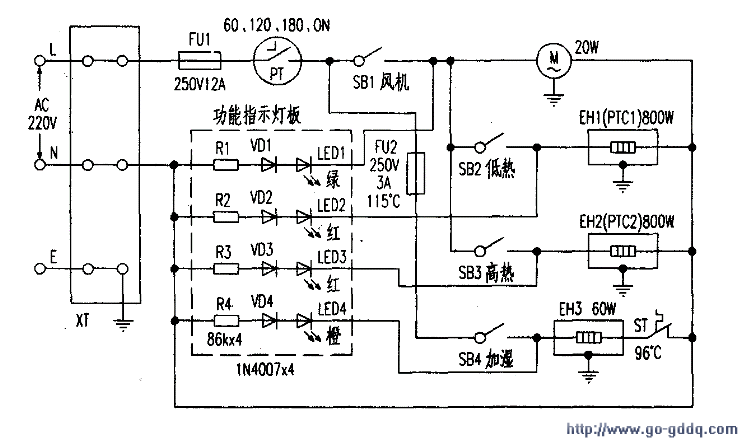

根据实物画出电路原理如下图所示。

　　（1）功能指示灯板如下图中虚线框内，LED1（绿）为风机工作状态指示灯，LED2（红）为低热工作状态指示灯，LED3（红）为高热工作状态指示灯，LED4（橙）为加湿工作状态指示灯。

　　（2）送风电路接通电源，将定时器PT旋钮顺时针旋置60、120、180rain任一定时挡或顺时针旋转到末端ON挡（暖风机可连续工作），PT的微动开关闭合接通电路，定时器倒计时。闭合风机开关SB1，220V市电经三位接线器XT、保险器FU1、PT、SB1加至送风电机M两端；M得电运转，带动滚筒风扇转动，从暖风机出风口送风，同时LED1显示绿光，指示送风电路进入送风状态。

　　（3）加热电路  由低热加热器EH1（PTC1）800W、高热加热器EH2（PTC2）800W组成。加热电路受风机开关SB1控制，只有在SBl闭合通电状态下。

　　才能接通加热电路电源，这样可以防止风机未送风时，先接通加热电路造成过热，导致损坏PTC加热器。闭合低热开关SB2、高热开关SB3（或其中之一）。EH1（PTC1）、EH2（PTC2）（或其中之一）得电发热，通过铝质翅状散热片向周围散热，由滚筒风扇经出风口送出热风，同时，LED2、LED3显示红光，指示加热电路正在加热。EH1（PTC1）与EH2（PTC2）加热功率相同，并具有自动恒温特性。

　　（4）加湿电路向水箱加水至“满水”位置，闭合加湿开关SB4，EH3得电发热对水加温，同时LED4显示橙光，指示加湿电路进入加热状态。当水箱的水被煮沸后，蒸气孔不断冒出蒸气，使室内空气保持一定的湿度，防止干燥，取暖舒适。

　　当水量低于“加水”位置时，ST间断通电，LED4交替亮灭，提示添加水量。

　　当定时器倒计时结束时，PT的微动开关断开，自动截断整机电源，LED1～LED4熄灭，送风、加热、加湿各电路停止工作。断开SB1～SB4。使暖风机各功能恢复初始状态。FU1为整机过流保护，FU2是加湿电路过热保护元件。
