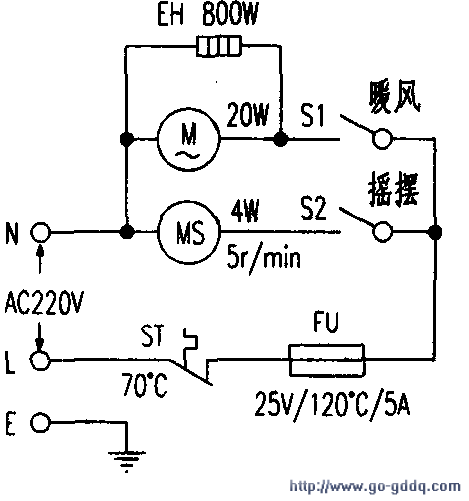

根据实物画出电路原理如图所示。接通电源，闭合S1，800W加热器EH发热。

　　风扇电机M通电转动，经暖风机出风口吹出暖风。闭合S2，摇摆电机MS通电转动，通过传动机带动暖风机以70度广角左右摇摆吹出暖风。

　　电路中，FU为全机过热、过流保护。ST安装在加热器栅格面上，风吹出时能感受暖风温度。

　　当暖风温度超过ST动作温度时。ST自动断开电源，暖风机停止工作。当暖风温度低于ST复位温度时，ST自动接通电源，暖风机启动送风。
