摄像机为获得良好的彩色图像，摄像时光圈多采用自动控制方式。该方式是通过取出视频信号的平均值或峰-峰值，判断景物的亮度变化。从而调整光圈使成像达到最佳。松下NV-M9000型摄像机光圈的自动控制是控制进入CCD的光通量。

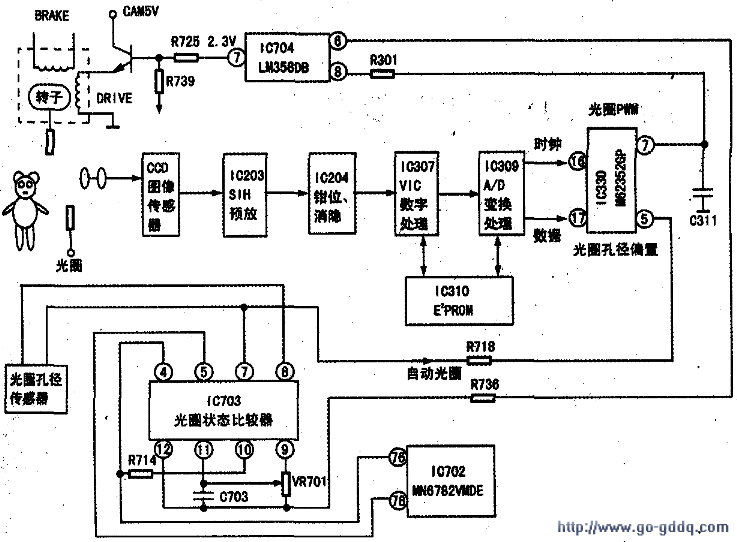

　　使拍摄到的景物达到最佳成像效果。附图为该机光圈自动控制电路的框图，下面结合该机框图介绍光圈自动控制系统的工作原理

　　工作原理

    该机从CCD图像传感器输出的视频信号中取出一部分用作光通量检测。经检波后与基准电平比较，形成误差信号驱动调整光圈电机，使摄像机的输出信号电平稳定在预定的基准电平上。该电路工作过程中，当光圈控制开关置于自动方式时，景物反射的光线通过镜头上的光圈孔照射到CCD感光面上，CCD输出的视频图像信号经取样保持加至预视放处理电路IC203（AN2013SB），然后经IC204（LM358DB）钳位、消隐，送入IC307（MN655431SH）作数字处理，再经IC309（MN1882010V4D）A/D转换成数字视频信号。CCD输出的视频信号电平与光圈孔径有关，光圈孔径大时，视频输出信号电平高；反之，视频输出信号电平低。在数字处理块IC310（AK6420F）内部预置有各种照度下的视频电平标准值，此标准值与数字视频信号电平比较后产生误差信号，经脉宽调制，从IC330（M62352GP）的⑦脚输出，再经电容C311和电阻R301平滑滤波成直流电平，加至光圈控制比较块IC704（LM358DB）的⑤脚。设置在光圈旁的孔径传感器把光圈孔径状态信息送至光圈状态比较块IC703（AN2585FAP）的⑦、⑧脚，经内部电路放大后，从⑨脚输出至⑩脚，与⑩脚输入的基准电压比较，产生的误差电压从12脚输出，加至IC704⑥脚。VR701为光圈孔径调整电位器。可改变光圈的起控灵敏度。IC704⑥脚直流电平的高低反映光圈孔径的状态信息。这两个电平经IC704作比较。

　　从其⑦脚输出控制光圈电机的电压，此电压经Q701放大后驱动光圈电机旋转。调整光圈孔径，使其与所拍摄景物的明暗程度至最佳。从而达到最佳的成像效果。
