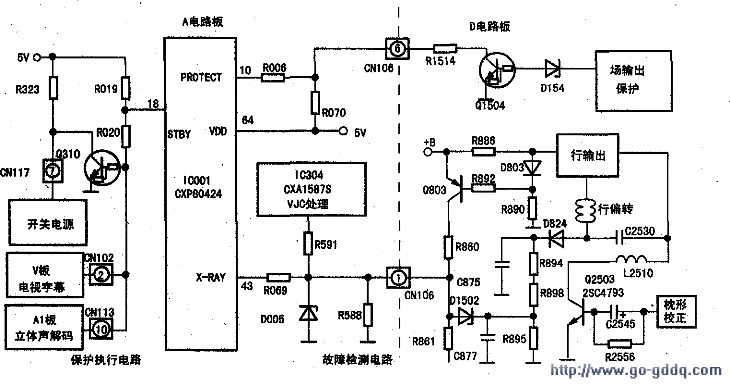

该机属于索尼G3F机芯K系列彩电。微处理器设有中断口保护电路和X射线保护电路。其保护电路分布在电源、行输出D板和微处理器控制A板上，通过插接件进行连接。该机保护电路如图所示。其工作原理如下：

　　微处理器IC001（CXP80424）是保护电路的控制中心，它由故障检测和保护执行电路两部分组成，故障检测电路对场输出电路和行输出电路进行检测。当被检测电路发生故障时，IC001根据各路故障检测电路传来的故障信息，按设计程序。

　　从保护输出端输出保护指令。

　　（1）微处理器中断口故障检测

     微处理器IC001⑩脚为中断口（PROTECT），故障检测输入端，通过CN106⑥脚对D板的场输出电路进行检测。场输出电路正常时，Q1504截止，IC001的⑩脚为高电平。当场输出电路发生故障时，Q1504导通，将IC001的⑩脚电压变为低电平，微处理器据此判断场扫描电路发生故障。采取保护措施。

　　（2）微处理器X射线故障检测

    微处理器IC001的43脚为x射线（X-RAY）故障检测输入端，通过CN106的①脚对D板的行输出电路进行检测。该检测电路分两部分：一是由Q803构成的行输出过流检测电路，当行输出电路因短路、漏电、过激励、+B电压升高等故障，引起行电流过大时，取样电阻R886上的电压降增加，Q803导通，输出电流经R860、K861、R588、D005、R069加到微处理器IC001的43脚，使43脚由正常的低电平变为高电平，微处理器据此判断行扫描电路发生故障，采取保护措施；二是由D1502和分压电路构成的行扫描过压检测电路，当行扫描脉冲电压过高时，行偏转线圈下端的电压也会按比例增高。该电压经分压电路D824、R894、R898、R895使稳压管D1502由截止变为导通，将高电平加到IC001的43脚，微处理器据此判断行扫描电路发生故障，采取保护措施。

　　（3）保护执行电路

    该机的保护执行电路为待机控制电路，保护时微处理器从待机控制端18脚输出高电平，该电压分三路：第一路通过Q310变为低电平，经CN117的⑦脚对开关电源进行控制，使电源电路进入待机状态，输出低电压约为正常开机时的1／3左右，维持微处理器的供电，同时切断通道电路的12V电源；第二路通过CN102的②脚对V板的电源供给电路进行控制，切断V板的电源；第三路通过CN113的⑩脚对A1板的电源供给电路进行控制，切断A1板的电源。

　　该机具有故障自检显示功能，当总线系统检测到故障进入保护状态的同时，还通过微处理器的③、④、⑥脚，控制面板上的指示灯以闪烁的方式报告故障信息，指示灯闪烁的次数表示发生故障的电路和部位。
