0 引言

　　在单片机应用系统中，串行数据通信通常采用芯片8251，但因8251的通信波特率不高，不能应用于晶振较高的系统，这就使得要求高运行速度、高速收发数据的系统无法应用8251芯片收发数据，而且8251需要有8253提供外部时钟信号。MAXIM公司推出的新型UART芯片MAX3100

　　正好填补了这个空白。MAX3100支持高速通信，最高通信波特率可达230KBPS，低功耗，支持低电压，设计后系统体积小，比采用外部时钟8253设计的印制版尺寸的一半还小。而且能够使软件设计实现起来更可靠。

　　有机发光显示OLED是比液晶显示技术更为先进的新一代平板显示技术，是被业界公认为最具发展前景的下一代显示技术。有机发光显示 OLED(OrganIC Light EMItTIng Display)与液晶显示技术相比，具有超轻薄、高亮度、广视角、自发光、响应速度快、适应温度范围宽、抗震强、功耗低、可实现柔软显示等优越性能，因此OLED屏正快速扩大其在便携式电子产品市场上的应用份额，能够应用于通讯、测绘、铁路以及兵器等野外恶劣环境。

    1 主要工作原理

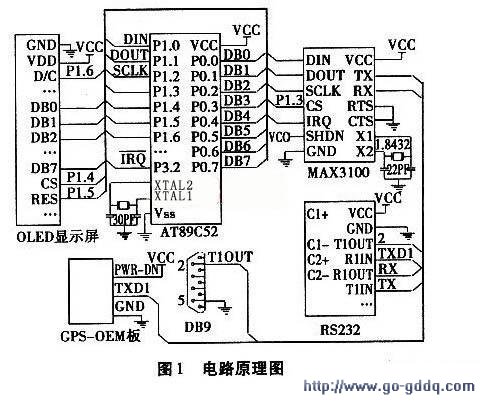

　　系统主要由AT89C52单片机、MAX3100通用异步收发器、GPS-OEM板、OLED显示屏等组成。AT89C52单片机通过 MAX3100接收GPS-OEM板发出的NEMA语句，经过软件编程计算出定位信息(包括：纬度、经度、高度、速度、日期、时间、航向、卫星状况等) 后，在OLED显示屏上显示出来。并且通过MAX3100将这些定位信息以RS232标准串口数据输出。系统电路原理图如图1所示。

     2 单片机与GPS-OEM板之间的数据通信

　　单片机与GPS-OEM板之间的数据通信，是通过MAX3100通用异步收发器来实现的，其中单片机震荡频率选用11．0592MHz。首先用 MAX232电平转换芯片，来实现RS232电平与TTL电平的双向转换，因为GPS OEM板的串口电平是符合RS232标准的电平，而MAX3100采用的是TTL电平。

　　MAX3100的DIN引脚为串行数据输入端，DOUT为串行数据输出端，串行时钟的上升沿锁存DIN数据，DOUT数据由串行时钟的下降沿同步输出。  MAX3100的DIN和DOUT引脚的串行数据序列都是16位数据，其中DIN数据序列的前两位表征串的数据类型。当前两位是“1，1”时，表示写命令，当前两位是“0，0”时，表示读数据，当前两位是“1，0”时，表示写数据。

　　对MAX3100进行初始化配置，是单片机通过写命令序列来完成的。该命令序列包括奇偶校验位、数据位、停止位、波特率设置、数据字长度、校验 FIFO、中断使能等信息。MAX3100具有自己的波特率发生器，其振荡器可以用频率为1．843 2 MHZ或3．6864 MHZ的晶振。波特率由写命令序列的后4位B0～B3位决定的。

　　当单片机接收GPS OEM板的串口数据时，是通过读MAX3100数据序列来完成的，单片机从MAX3100读出数据时，需要在DIN写入一个16位的字(0000H)，再从DOUT读入16位的字，其中的高八位是：接收／发送缓冲区的状态，数据错／溢出状态，接收／校验位状态和CTS的状态，低八位才是接收到的GPS OEM板的串口数据。

　　当单片机发送最终的定位数据时，是通过向MAX3100写入数据序列来完成的，单片机向MAX3100写入数据时，在DIN写入的是一个16位的字，其中高八位设置的内容是：写入标志、允许TX输出、RTS引脚设定以及传送校验位设定。低八位才是要传送的数据。

    3 OLED显示屏显示定位信息

　　显示模块显示屏为128列、64行，有1片行驱动器和2片列驱动器，其中行驱动器有64行输出，每片列驱动器有64路输出。只要提供电源就能产生驱动信号和同步信号，模块的外部信号仅与列驱动器有关。列驱动器内置64×64位显示存储器，显示屏上各像素点显示状态与显示存储器各位数据一一对应，显示存储器的数据直接作为图形显示的驱动信号，为“1”的时候显示，为“O”的时候不显示。系统中OLED显示屏显示纬度、经度、高度、速度、日期、时间、航向、卫星状况等定位信息。
