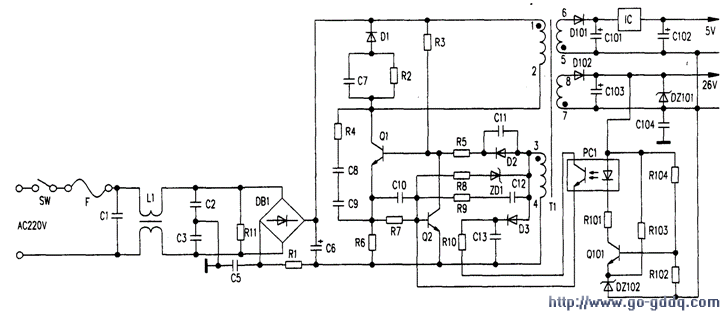

该机电源电路主要由整流电路、开关管Ql、开关变压器Tl为核心的振荡电路及尖脉冲吸收电路及稳压电路组成。如附图所示。

　　1.自激振荡原理
　　
　　在电源接通时。220V交流电经C1、L1、C2、C3滤波。DBI桥式整流块整流，变为300V直流电。300V电压经开关变压器T1初级绕组（1）-（2）加到开关管Q1的集电极，同时通过启动电阻R3给Ql提供一个很小的基极电流Ib，使Q1进入放大状态。其集电极电流IC经T1的（1）-（2），当电流1c增大时，在绕组（1）-（2）上产生（1）端为正，（2）端为负的反电动势E1-2，反馈绕组（3）-（4）上产生（3）端为正（4）端为负的感应电动势E3-4。此感应电动势E3-4经R5、C11反馈到Q1的基极，使基极电流1b增大，电路进入正反馈并启动工作。

　　在开关管Q1截止后，输入300V直流电压和反馈绕组（3）-（4）改变方向后的感应电动势，对C1l充电，使Ql基极电压按指数规律上升，当Ql基极电压达到基一射极导通阈值电压时，Q1再次饱和导通。电路完成一个周期的变化。如此周而复始。形成自激振荡。

　　2.尖峰脉冲吸收原理
　　
　　尖峰脉冲吸收电路由Dl、R2、C7组成。在Q1截止期间，T1初级绕组（1）-（2）上产生（1）端为负（2）端为正的反电动势El-2。通过尖峰脉冲吸收电路吸收E1-2放出的能量。防止烧坏开关管Q1。

　　3.稳压电路原理
　　
　　稳压电路主要由取样放大管Q101、稳压二极管DZl02、光电耦合器PCI及三极管Q2组成。当输出电压升高时，取样电阻R102的电压升高，Q10l的基极电位升高，Q101导通，光电耦合器PCI内发光二极管负极电位降低，发光强度增强。这样光敏三极管的内阻减小。电流增大。此电流使Q2基极电压迅速上升，开关管Ql基极电位降低，开关管提前截止，导通时间缩短，输出电压下降，达到稳压的目的。当主电压下降时。则控制过程相反。

　　4.过流保护原理
　　
　　由于某种原因造成电流过大时，会引起开关管Ql的集电极电流增大，在其发射极电阻R6上的电压降增大，通过电阻R7使Q2的基极电位升高，Q2饱和导通，Q1的基极电位降低，Ql截止，电源停振，从而起到过流保护的作用。
