兄弟M1724针式打印机字车无法回位
来源:本站整理  作者:佚名  2017-01-09 14:42:44



故障症状:兄弟M1724型针式打印机,开机后,字车不能回位,“电源”指示灯亮。
故障原因:Q11内部损坏。

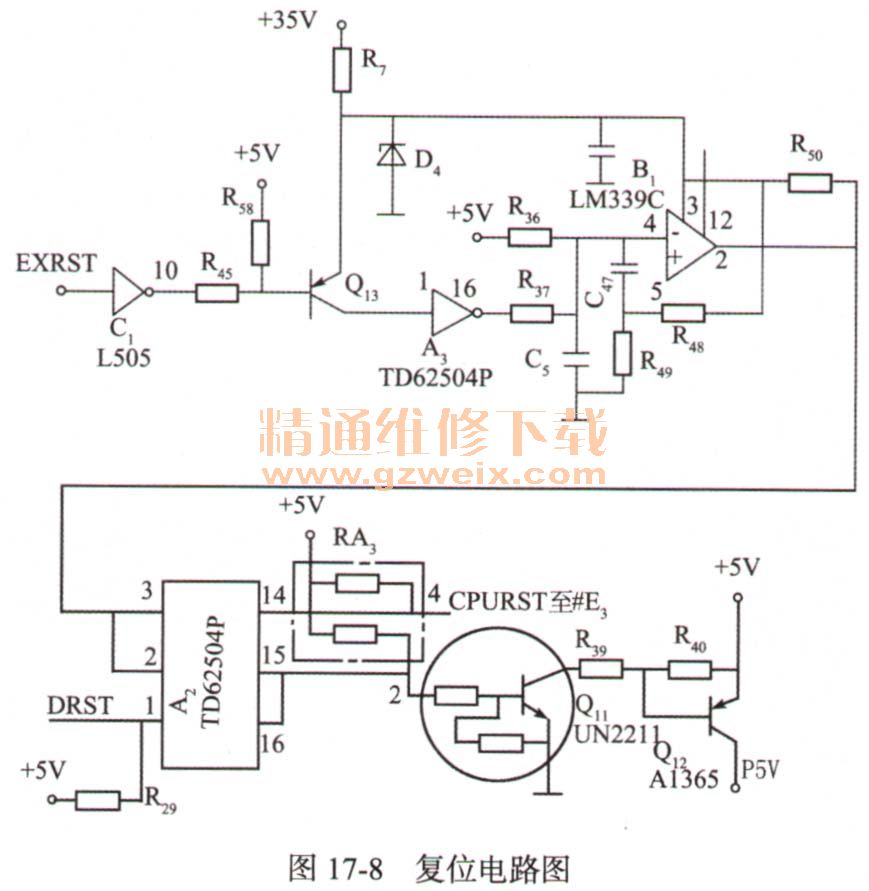

分析检修:经检测,开机后无字车复位信号,0根据现象分析,上述故障可能发生在复位电路等相关部位。相关电路如图17-8所示。

由原理可知,开机瞬间,+5V电源经过R36向C5充电,因C5使比较器B1的4脚电压小于5脚电压,2脚输出的高电平经反相器A2的14脚输出低电平复位信号CPURST,输入#E3,和l/O接口电路G3及G3的复位端。与此同时,15脚又使三极管Q11、Q12截止,Q12不能向打印机驱动器、走纸和字车步进电动机提供5V电源电压,打印机在等待复位状态。经过200~400ms时间后,当CS端电压升高,使B1的2脚翻转为低电平,凡输出端14脚、15脚CPURST转为高电平时,Q12集电极向打印机驱动器、走纸和字车步进电动机提供5V电源电压,字车复位回车到左边。因此B1、A2、Q11、Q12等部位任一元器件损坏都会使字车不能回车到左边。
检修时,用示波器在打印机通断瞬间逐级检查以上部位的波形变化,以确定故障部位。该机经检查为Q11内部损坏。更换Q11后,开机测试,故障排除。


故障症状:兄弟M1724型针式打印机,开机后,“电源”指示灯亮,字车不能回位。
故障原因:字车电动机线圈内部短路。
分析检修:开机观察,如果“电源”指示灯亮,其他信号灯也无闪烁现象,只是字车不能返回左边,说明电路中5V输出电源正常,故障是35V电源无电压或没有字车复位信号,ROM存储器、E3(M50734P)芯片损坏,字车驱动器机械故障等。具体检修方法如下。
步骤01  打开机盖,用万用表测量得R8两端电压为0V。
步骤02  检查电解电容C4(50V 100μF),发现无短路。
步骤03  检查字车和走纸步进电动机的线圈,发现字车电动机线圈内部短路,从而使熔丝F2烧断而造成无35V电压。
步骤04  更换字车电动机后,开机测试,故障排除。
