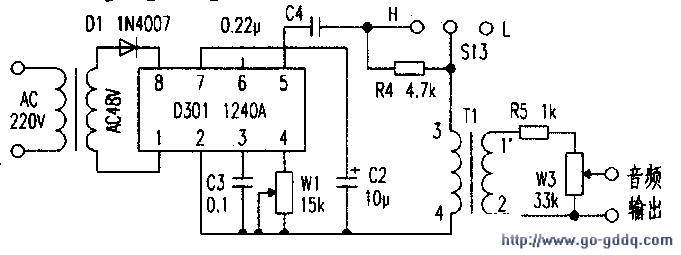

如图所示,经变压器变压送来的48V的交流电压,经D1整流后取得25Hz、21.2V的电压,加到LHl240A的(8)脚和(1)脚,再经内部的整流电路和稳压二极管电路变为一定幅值的直流电压,提供给集成电路内部的振荡电路和功率放大器使用。LHl240A的(1)、(8)脚为交流输入端。(2)脚是接地脚,(3)脚是切换速率的控制脚,改变C3的电容量,就可改变振铃输出频率的切换速度。(4)脚是输出频率控制脚。改变R2的阻值就可改变输出铃声的频率。
(5)脚为音频输出端。(7)脚是内部整流器滤波脚,C2是电源滤波电容。R4为变压器初级限流电阻。R5为次级限流电阻。W1为音频频率调节。W2为音频输出强度调节。
