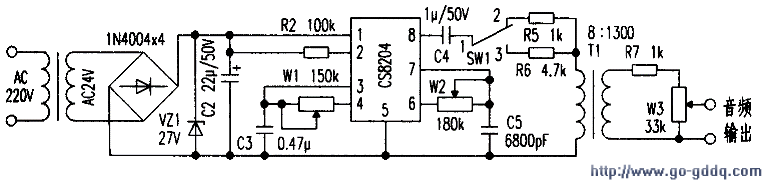

如图所示,CS8204(1)脚(VCC)接正电源,(2)脚(TR)为触发端,(3)脚(CL)低频振荡器外接电容。(4)脚(RL)低频振荡器外接电阻。改变外接电阻或电容,就可改变低频振荡频率。(5)脚(VSS)接地。(6)脚(RH)高频振荡器外接电阻,(7)脚(cH)高频振荡器外接电容,0改变外接电阻或电容,可改变高频振荡频率。
fL低频频率:fL=l/1.234Wl(kΩ),当低频振荡器输出为高电平时,高频频率fH1=l/1.515W2。当低频振荡器输出为低电平时,fH2=1.25fH1,低频振荡器决定高频频率的切换速率。R7为限流电阻。W1为低频频率调节,W2高频频率调节,W3音频输出强度调节。将振铃输出变压器反向使用(8:1300)。R5、R6为变压器初级限流电阻。如次级电压、电流太大,用R6限流。
