用CS8204组成的振铃电路
来源:本站整理  作者:佚名  2011-01-06 09:01:18

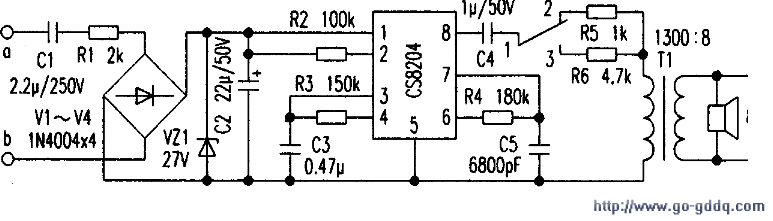

  用CS8204组成的振铃电路如图所示。该电路可以直接用在电话机中或作为扩展振铃用。由线路送来的交流振铃电压加到a、b端。由隔直电容C1和限流电阻Rl降压后。送V1~V4整流,经C2滤波。变成较平滑的直流电压供LS8204使用。VZl为保护用稳压二极管,它可以把输送到CS8204的直流电压限制在27V以下,从而保证CS8204的工作安全。

  整流后比较平滑的直流电压只要超过启动电压(即起振电压),振荡器便开始振荡。在10Hz的频率切换控制下512Hz和640Hz输出信号交替。

  从CS8204的(8)脚输出,经C4、SWl、R5或R6送到变压器T1.驱动扬声器Bl发出声音。由于CS8204的输出阻抗为lkΩ左右。而扬声器的阻抗仅8Ω,为使阻抗匹配,输出变压器Tl的变比应为1300:8。

  C4的阻值为lμF,在振荡工作频率下,具有足够高的阻抗。可以避免负载阻抗变化时对电源产生影响。当负载阻抗足够大时,还可加大C4的容量。SWl用来转换输出音量的大小,R5、R6是限流电阻。
